Usinage - Porté salle ou usinage inter-meubles

Usinage - Porté salle ou usinage inter-meubles

Notes
Il faut impérativement avoir le package  Divers - Porté salle ou usinage inter-meubles

Information:

Info

Il est important de savoir que dans Cabinet Vision, tous les usinages s’appliquent automatiquement entre deux pièces appartenant à un même meuble.
Cependant, lors de la conception, il est parfois nécessaire d’utiliser plusieurs meubles distincts pour obtenir le résultat souhaité.
Dans ce cas, il faut que les usinages situés au contact de deux pièces appartenant à des meubles différents puissent également s’appliquer.

Il existe deux façons de déclencher ces usinages.


1-Manuellement on applique les paramètres suivant:

 _MATCH = 1    Ce qui permet d'obtenir ce que nous appelons "Une Porté Salle"
_DZ = :DZ         Ce qui permet de récupérer l'épaisseur de la pièce esclave.
Idea
Ces deux paramètres sont applicables à l’ensemble des opérations via la FAO. On les retrouve aussi bien au niveau des pièces que dans les modèles associés aux matériaux.


2-Semi-Automatique on active l'attribut "Activer la porté salle"

Ces attributs va ajouter automatiquement le paramètre "_MATCH = 1" sur les opérations:
  1. D'embase.
  2. De coulisse de tiroir et tiroir anglaise.
  3. De trou de Taquet d'étagère réglable.
  4. De rainure de dos non vu.

Utilisation des attributs:

Exemple 1 de la vidéo

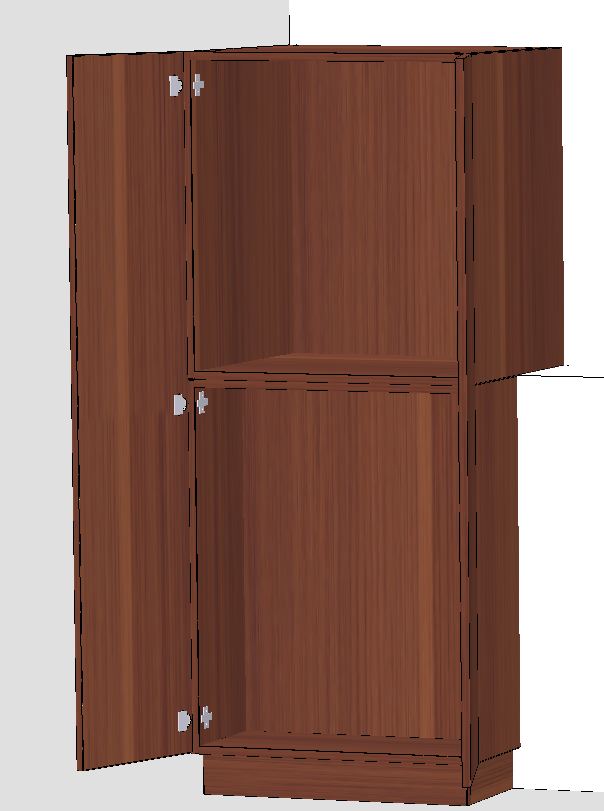

Nous voulons que les embases de la porte du meuble bas vienne percer les cotés du meuble haut.

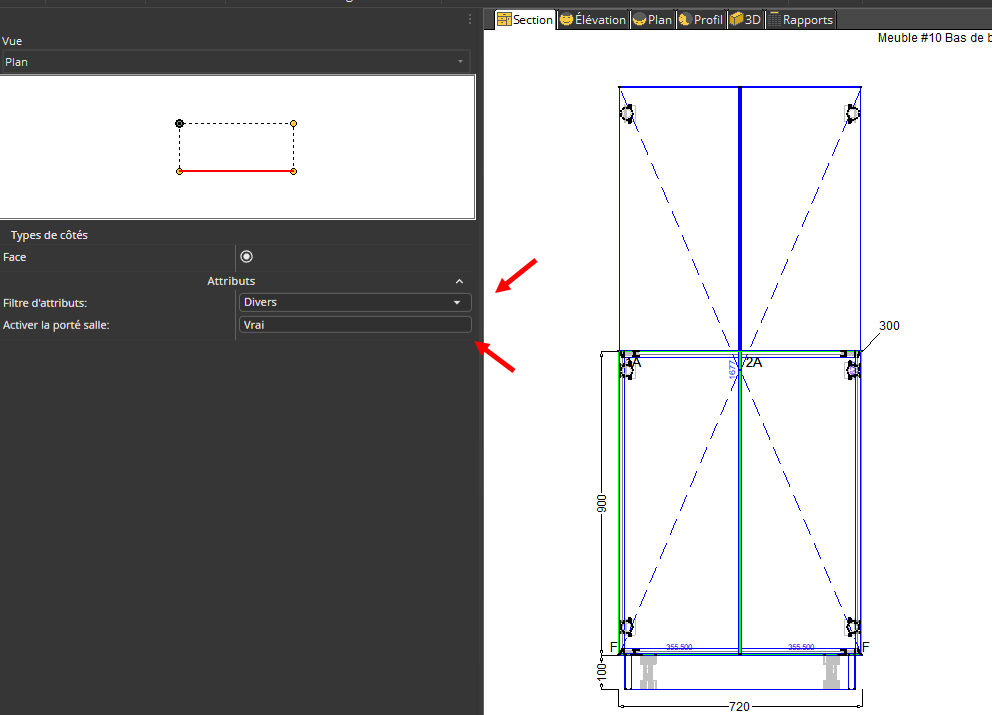

1- Dans le meuble en vu de plan ou d'élévation ou de profil, sélectionner le filtre d'attribut "Divers"
2- Passer l'attribut "activer la portée salle" à vrai

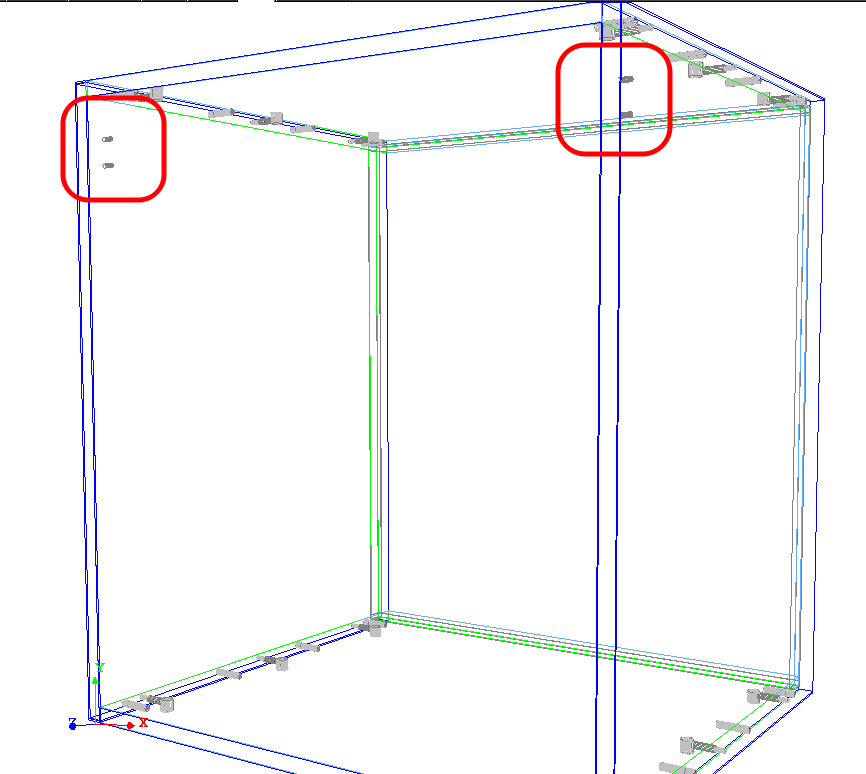

3- Les perçages d'embases se sont bien appliqué au meuble bas


Exemple 2 de la vidéo

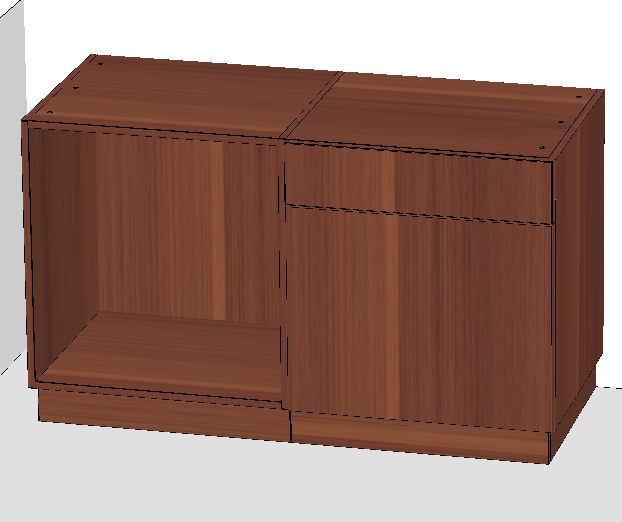

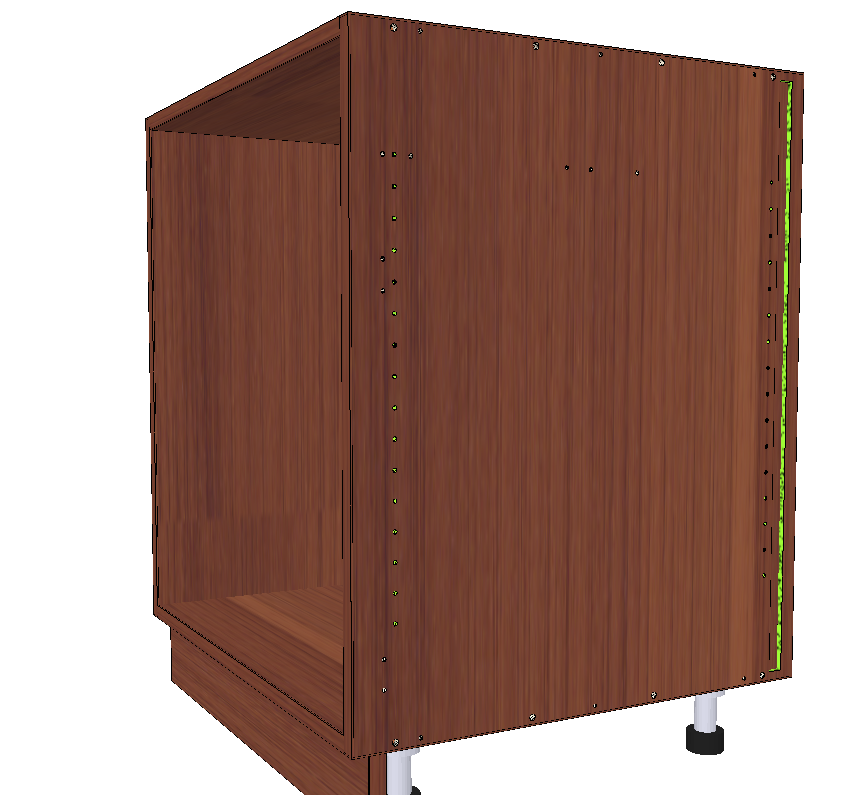

Nous voulons qu'une seule joue entre les 2 meubles et que les coulisses, embases, trous de taquets et rainure de dos soit déclenché sur la joue droite du meuble de gauche
  1. Dans le meuble en vu de plan ou d'élévation ou de profil, sélectionner le filtre d'attribut "Divers"
  2. Passer l'attribut "Activer la portée salle" à vrai.

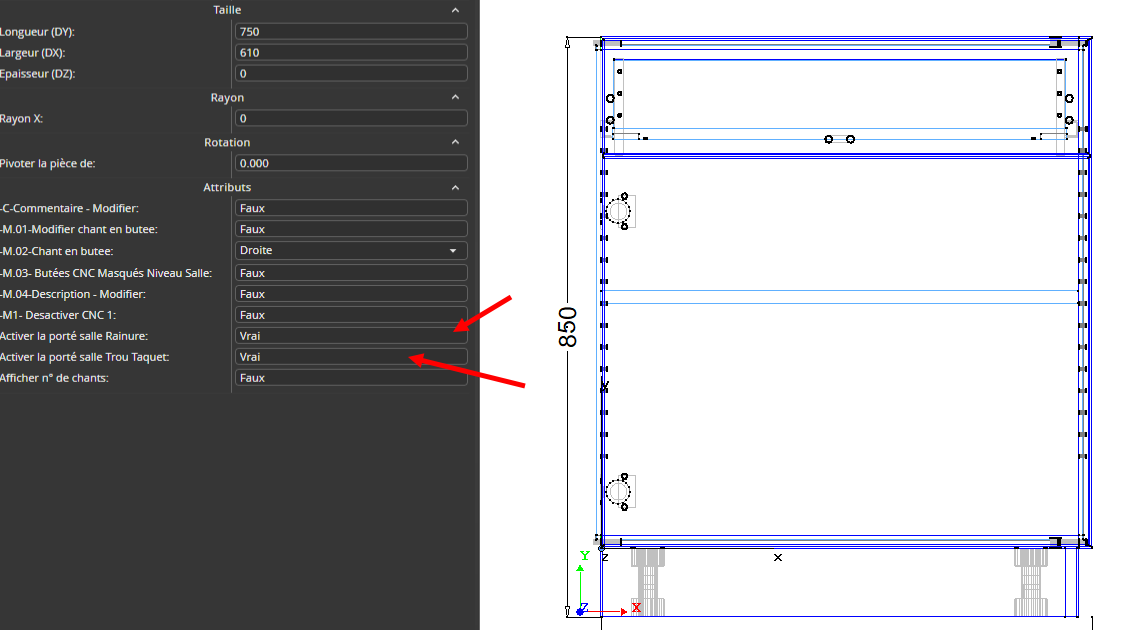

  3. Au besoin en sélectionnant le coté  "Activer la portée salle Rainure"   "Activer la portée salle Trou de Taquet"

Exemple 3 de la vidéo

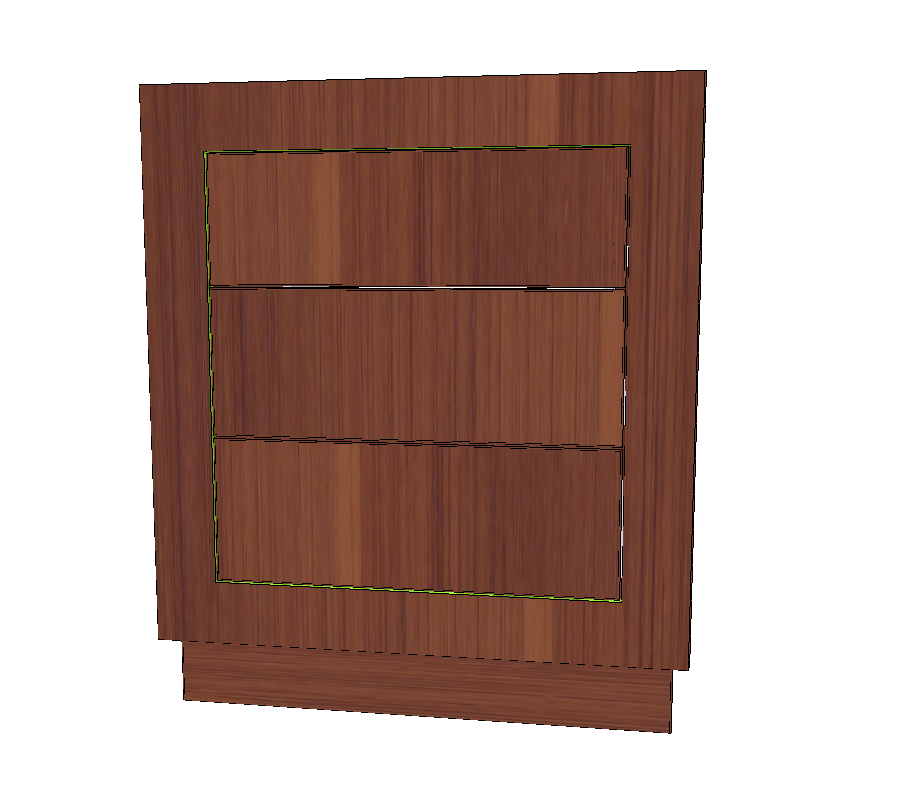

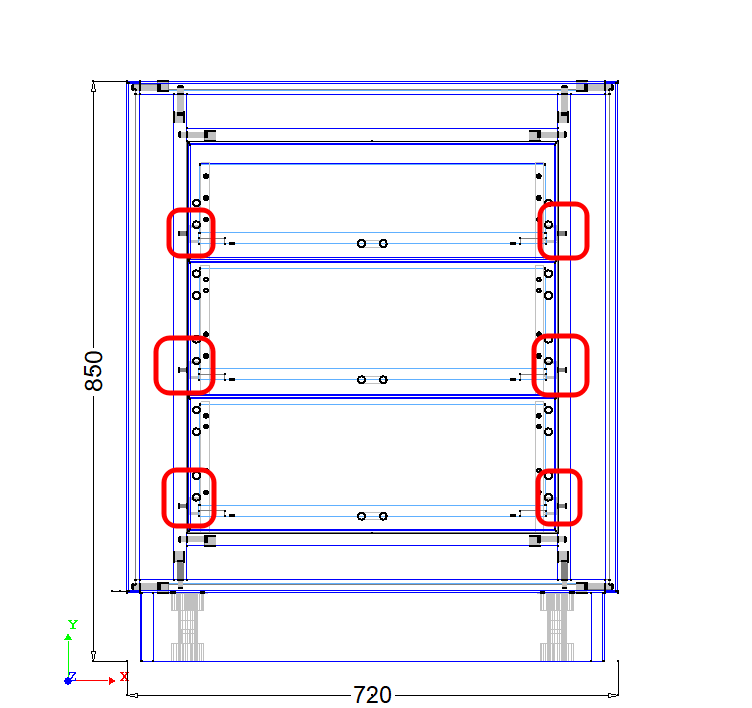

Nous avons besoin de mettre ce que nous appelons "un meuble dans un meuble"

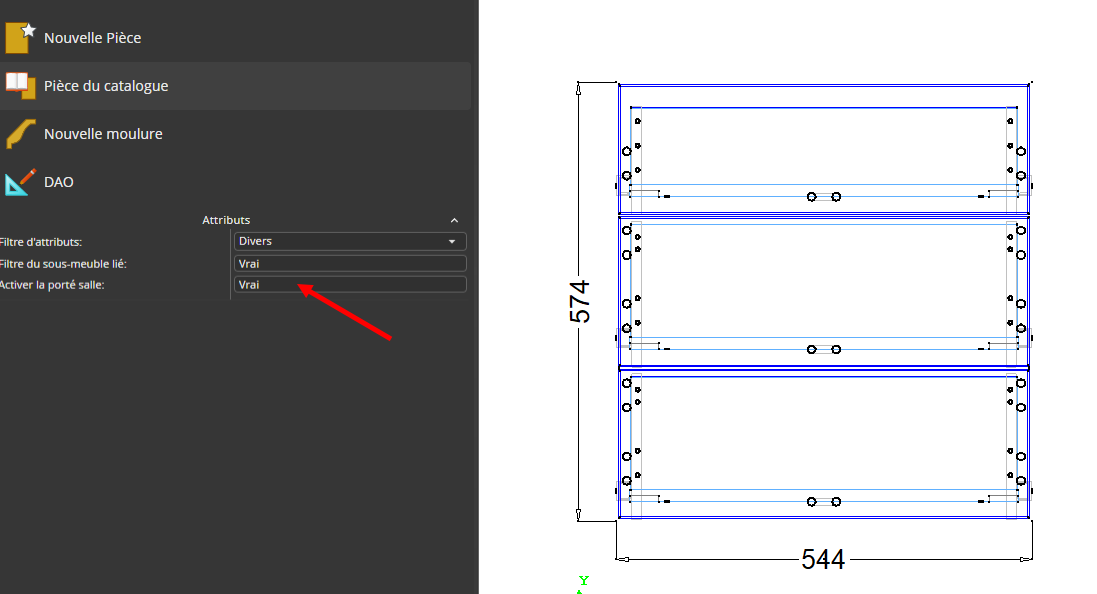

  1. Dans le sous-meuble en vu de plan ou d'élévation ou de profil, sélectionner le filtre d'attribut "Divers"
  2. Passer l'attribut "Activer la portée salle" à vrai
