Portes - Portes Persiennes

Portes - Portes Persiennes


Notes
Il est impératif d'avoir le package Portes - Portes Persiennes


Utilisation:

  1. Choisir niveau Projet, Salle, Meuble ou porte la Méthode de construction "Porte Persienne"
  2. Choisir niveau meuble le filtre d'attribut "Façade"

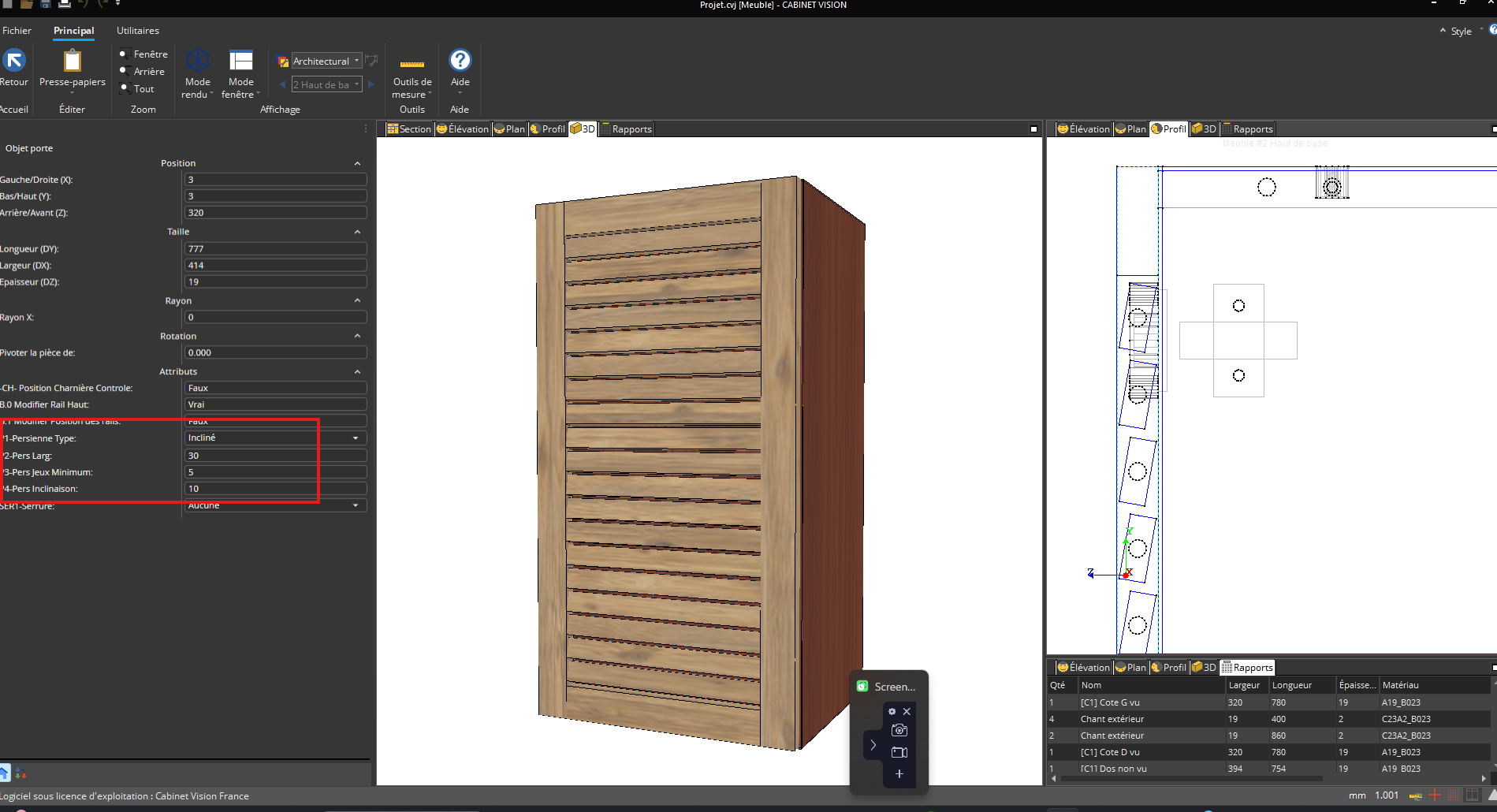

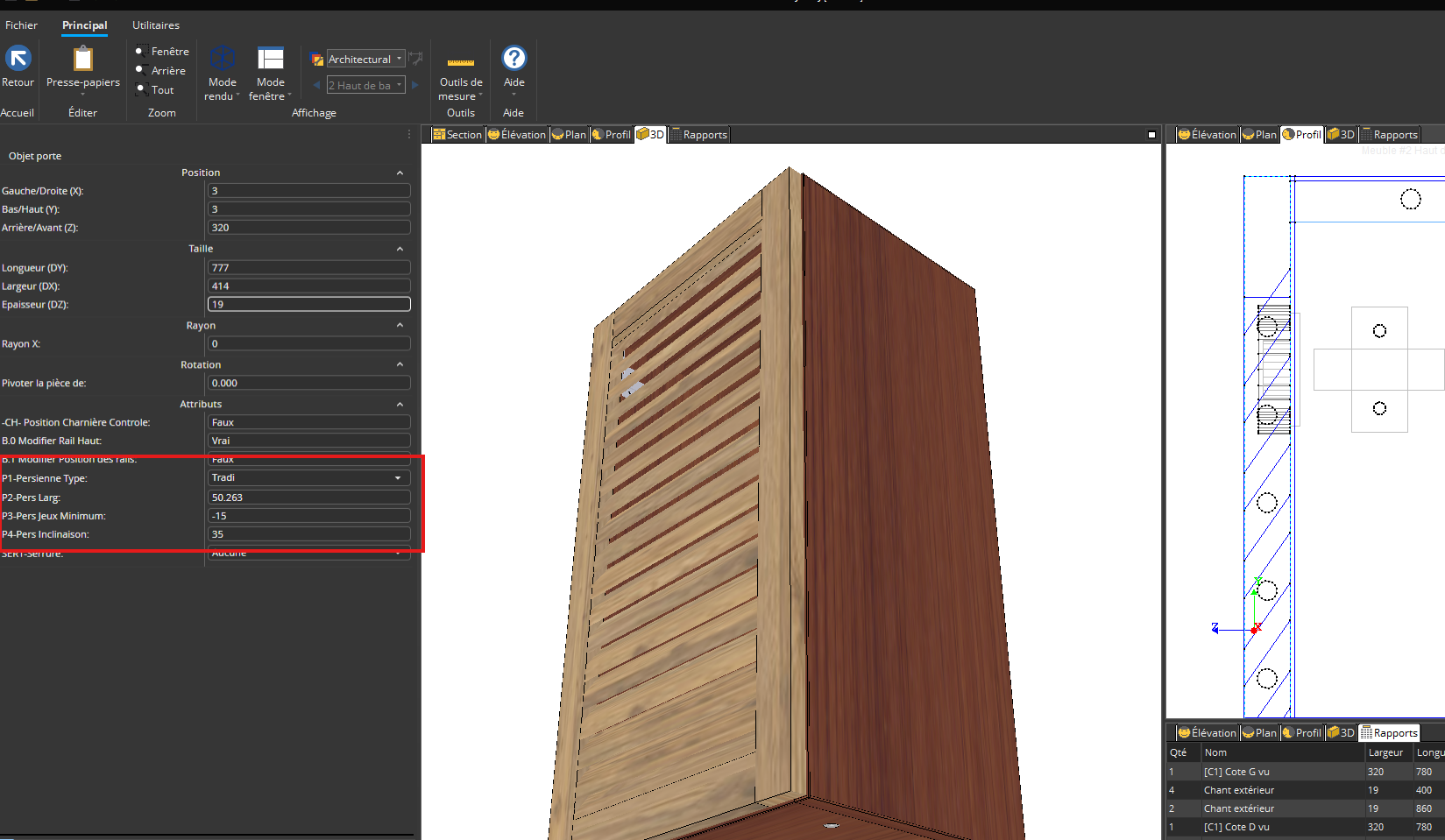

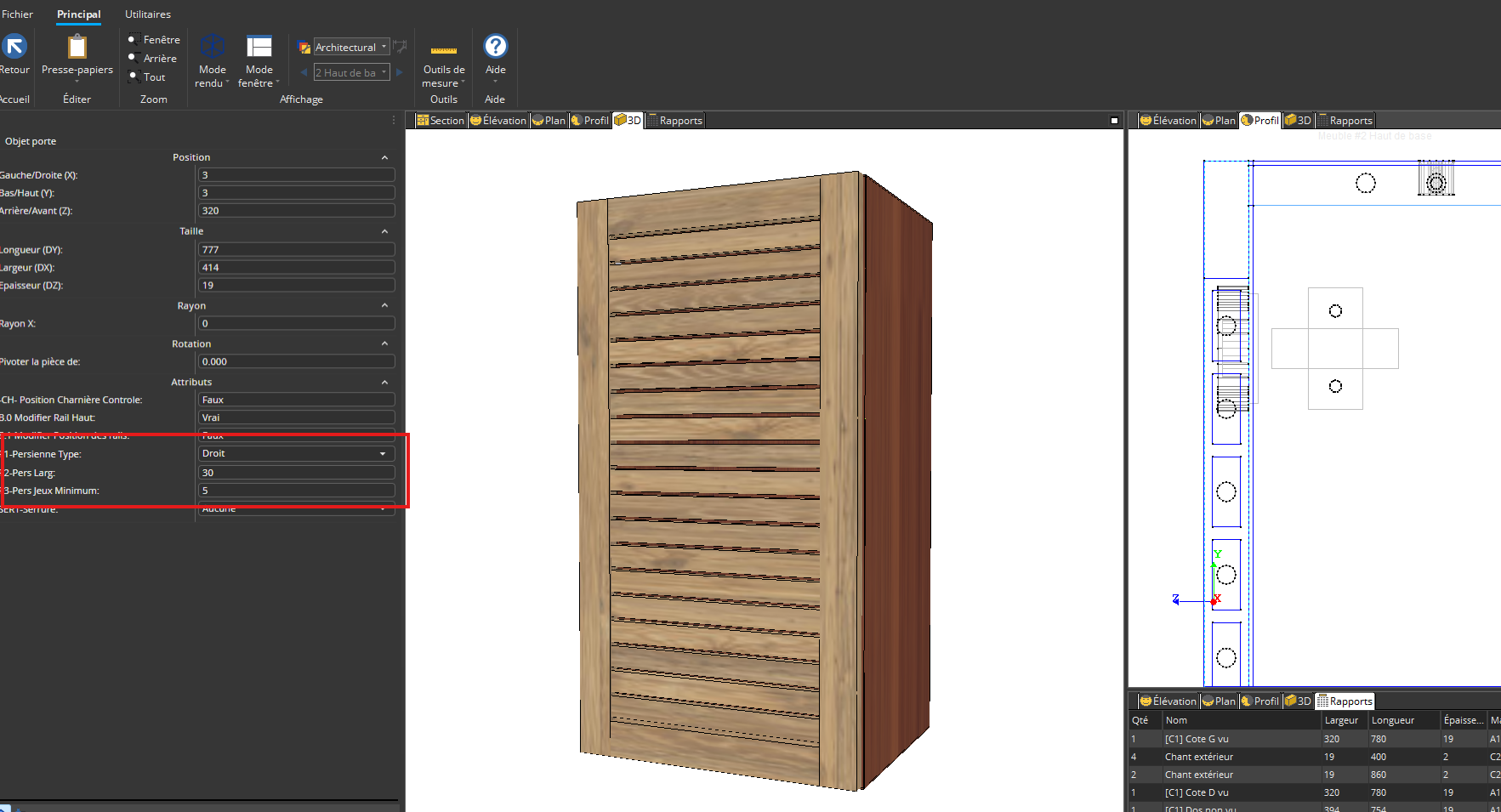

  3. Sélectionner la porte et choisir dans les attribut le type de persienne que vous voulez:
    1. Droit
    2. Incliné
    3. Tradi
  4. Pour basculer de l'un a l'autre type, il faut repasser par le choix "aucun"
  5. Sur chacun des types il est possible de modifier:*
    1. La largeur
    2. Le jeu minimum (c'est le jeu minimum qui détermine le nombre de persiennes)
    3. L'angle d'inclinaison
