Caisson - Croisillon ou Cave à Vins
Il faut impérativement avoir le package Croisillon ou Cave à Vins
Les différents types:

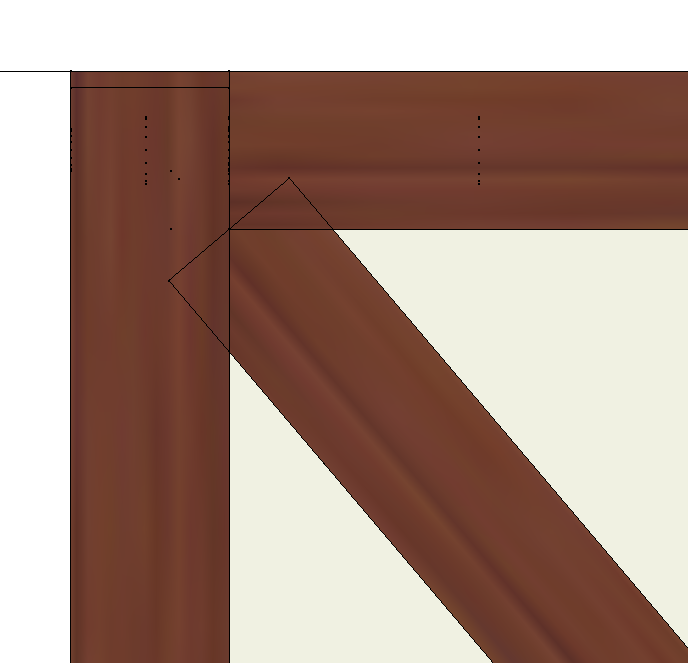

- Croisillon 1 : Composé de 3 éléments avec gestion des coupes centrales, les 4 coins sont axés dans chaque angle.
- Les coupes extérieures ne sont pas prises en charge par le S2M.
- Les coupes centrales sont prises en charge par le S2M pour les CNC 5axes
- Croisillon 1 Mi-bois : Composé de 2 éléments avec entaille a mi-bois, les 4 coins sont axés dans chaque angle.
- Les coupes extérieures ne sont pas prises en charge par le S2M.
- L'entaille a Mi-bois est prise en charge par S2M pour les CNC 5axes

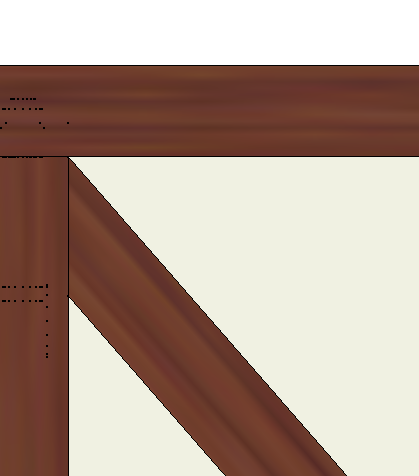

- Croisillon 2 : Composé de 3 éléments avec gestion des coupes centrales, les 4 coins ont 1 angle pour se fixer sur la partie supérieure et inférieure.
- Les coupes extérieures sont prises en charge par le S2M pour les CNC 5axes.
- Les coupes centrales sont prises en charge par le S2M pour les CNC 5axes.
- Croisillon 2 Mi-bois : Composé de 2 éléments avec entaille a mi-bois, les 4 coins ont 1 angle pour se fixer sur la partie supérieure et inférieure.
- Les coupes extérieures sont prises en charge par le S2M pour les CNC 5axes.
- L'entaille a Mi-bois est prise en charge par S2M pour les CNC 5axes.

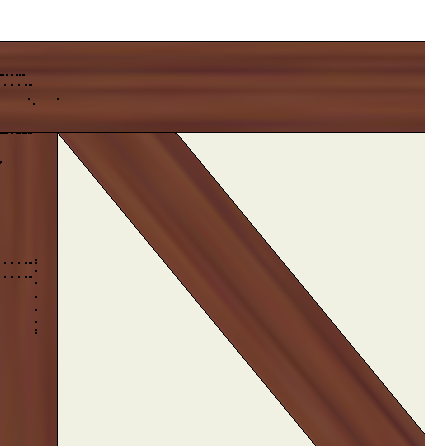

- Croisillon 3 : Composé de 3 éléments avec gestion des coupes centrales, les 4 coins ont 1 angle pour se fixer sur les parties latérales.
- Les coupes extérieures sont prises en charge par le S2M pour les CNC 5axes.
- Les coupes centrales sont prises en charge par le S2M pour les CNC 5axes.
- Croisillon 3 Mi-bois : Composé de 2 éléments avec entaille a mi-bois, les 4 coins ont 1 angle pour se fixer sur les parties latérales.
- Les coupes extérieures sont prises en charge par le S2M pour les CNC 5axes.
- L'entaille a Mi-bois est prise en charge par S2M pour les CNC 5axes.

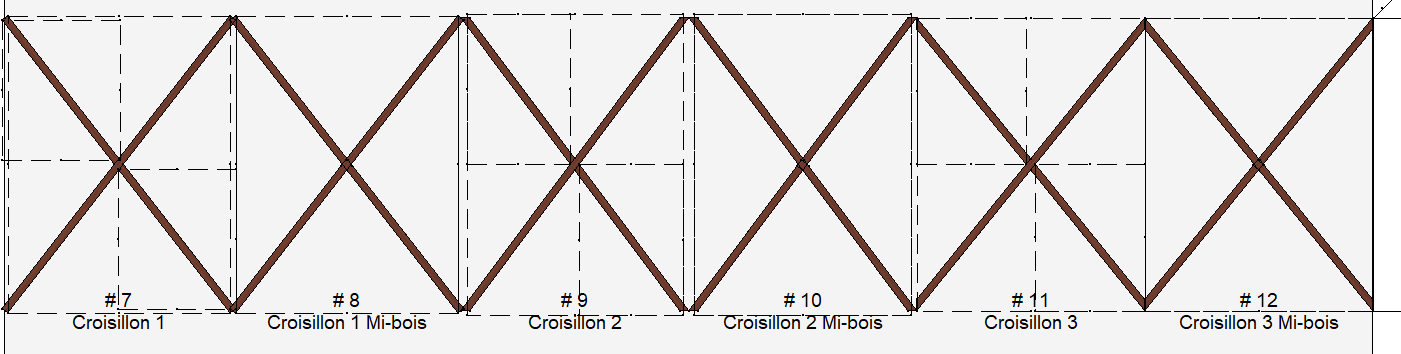

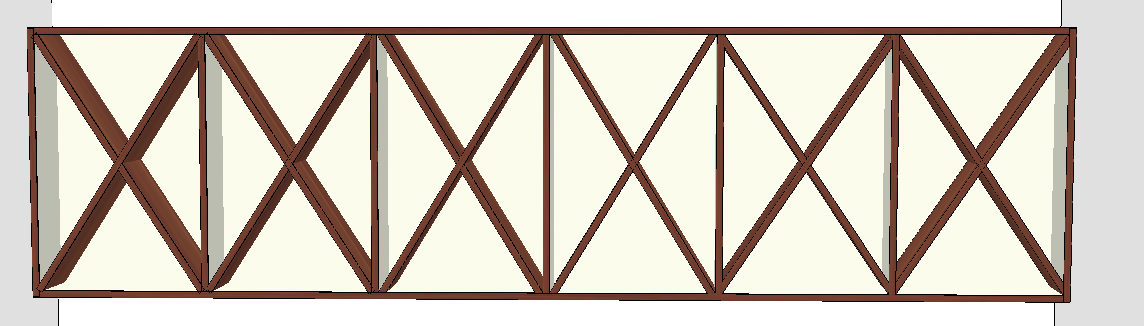

Croisillon 1 Croisillon 2 Croisillon 3
