Les Meubles

1. Les Meubles

Après avoir mis en place des objets et des meubles dans une salle, il est possible d’éditer un objet comme un meuble.

Éditer un meuble permet d’accéder à d'autres options de paramétrage pour créer le meuble souhaité.

2. Éditer un Meuble

Éditer un Meuble

Pour éditer un meuble, il faut double cliquer sur l'enveloppe du meuble ou cliquer droit et sélectionner Éditer.

Une fois "dans le meuble" de nouveaux outils sont à disposition

Chacune des vues du meuble donnent accès à des outils différents

3. En vue de Section

En vue de Section

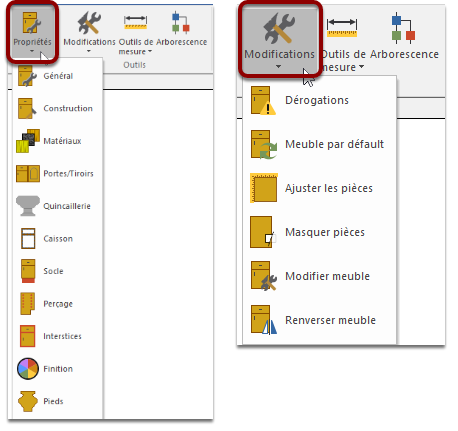

Les Propriétés et les Modifications de meuble donnent accès à différents outils pour modifier le meuble.

4. Méthode de Construction

Pour changer de méthode de construction ou d'assignation de matériaux

Au niveau Projet ou Salle :

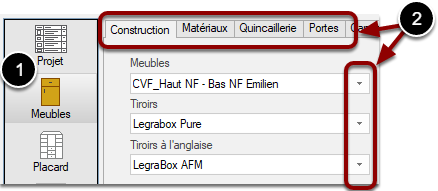

1. Ouvrir Les propriétés de Projet ou de Salle, sélectionner l'onglet Meuble
2. Choisir parmi les différentes méthodes de construction et assignations de matériaux déjà établies dans la base de donnée

Dans cabinet vision, les meubles placés dans le projet répondent aux questions des différentes méthodes de construction et assignations de matériaux choisis pour le projet. Ces méthodes de construction et assignations de matériaux sont modifiables au niveau du projet, mais aussi individuellement au niveau de chaque meuble.

Au niveau Meuble :

1. Éditer le meuble, double cliquer sur l'enveloppe du meuble

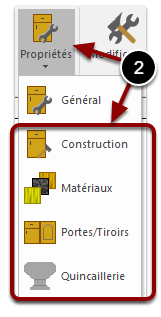

2. En accédant aux Propriétés de Meuble, il est possible de changer de méthode de construction et d'assignation de matériaux uniquement pour le meuble sélectionné

5. Modifier et Aménager un meuble

Pour modifier et aménager un meuble

En partie gauche de l'espace de travail, différents outils sont disponible :

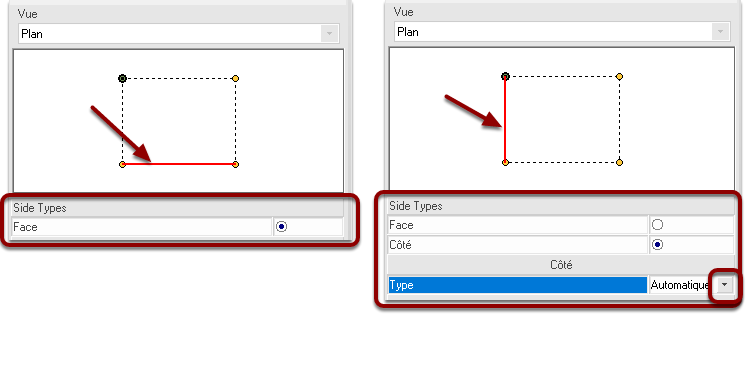

Avec le schéma représentant l'enveloppe du meuble, il est possible de sélectionner une des faces du meuble ( représenté par trait rouge ) pour modifier :

La nature de la Face et le type de Coté.

Les outils de Section permettent d'aménager et diviser les espaces :

Pour réaliser l'aménagement d'un meuble, on commence par diviser l'espace en "façade" ( Section Face ) avant de diviser et aménager l'espace intérieur ( Section Intérieur )

Section Face

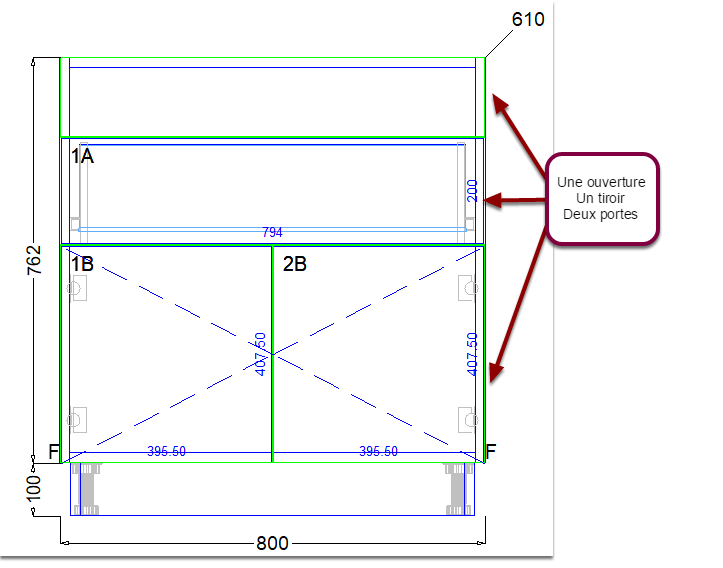

Permet de réaliser l'aménagement de la face du meuble en divisant l'espace pour ajouter des portes, tiroirs..

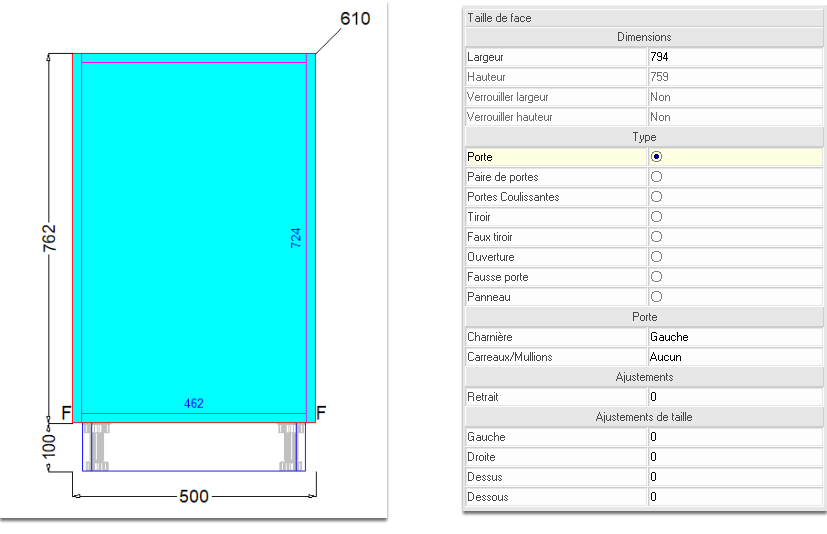

Sélectionner la face du meuble et choisir parmi les différents réglages possibles.

Pour diviser et aménager horizontalement et/ou verticalement la face du meuble

1. Sélectionner la face du meuble et cliquer sur la division souhaitée
2. Chacune des sections peuvent être modifiées indépendamment

Il est possible d’accéder à différentes propriétés en double cliquant sur une porte, tiroir...

Section Intérieur

Permet de réaliser l'aménagement intérieur du meuble en divisant l'espace pour ajouter des tablettes, tablettes réglables...

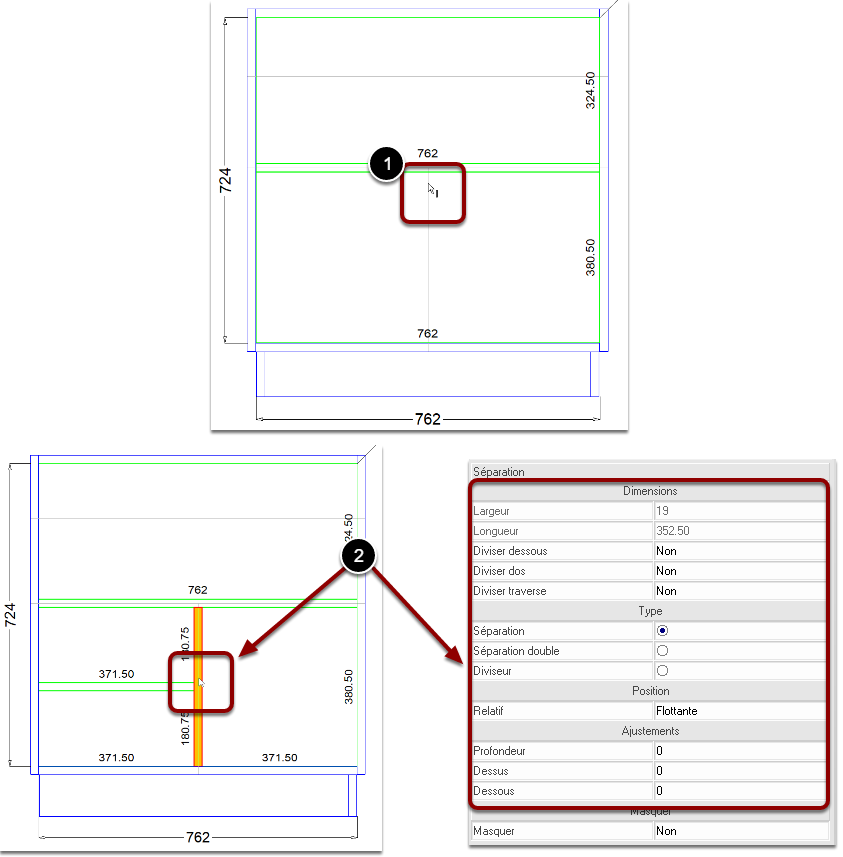

Pour diviser et aménager horizontalement et/ou verticalement la section intérieur du meuble :

1. Ne sélectionner aucune section du meuble et choisir parmi les différentes divisions. Placer les divisions H/V dans le meuble
2. Une fois la division effectuée, il est possible de modifier/remplacer chacune des divisions en la sélectionnant.

Élévation, Plan, Profil

En vue Élévation, Plan, Profil

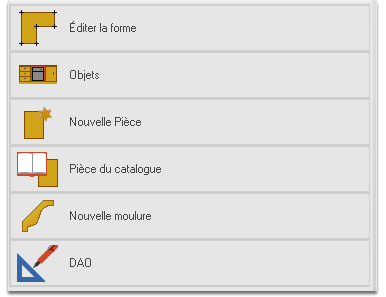

Dans chacune des vues, différents outils sont à disposition comme éditer la forme du meuble, ajouter une pièce...

Rapports et 3D

Dans l'onglet Rapports et 3D

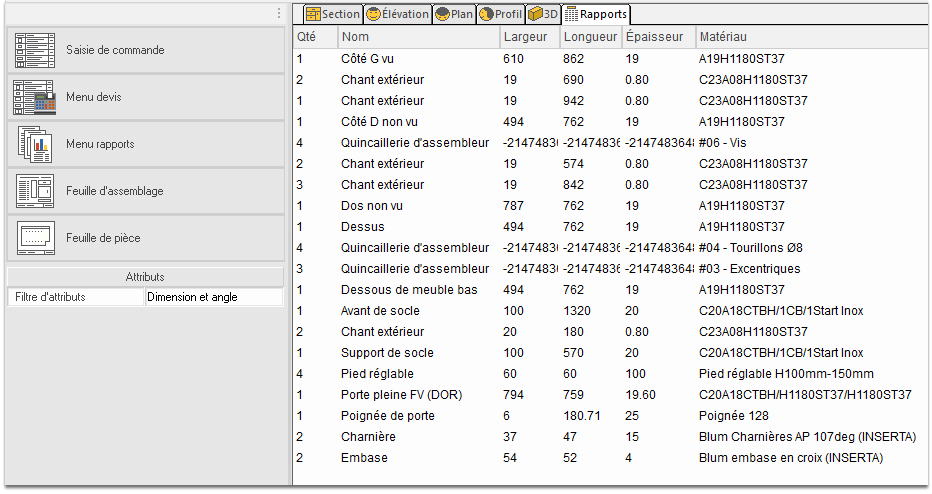

L'onglet Rapports permet un accès rapide aux différents rapports, listes et feuilles d'assemblage pour chaque meubles.

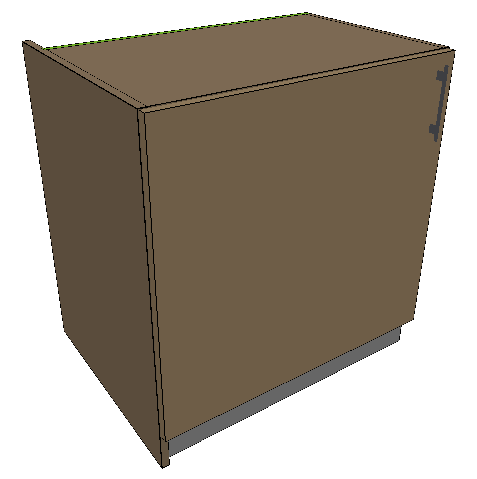

L'onglet 3D permet d'avoir une représentation en 3D du meuble
