1. Introduction

Pour chaque connecteurs nous avons deux éléments: le connecteur fictif et le connecteur réel qui seront reliés. Le connecteur FICTIF sera utilisé dans le gestionnaire de connexion. Il sera remplacé via le SCU par le connecteur REEL à la création des meuble.

1.1 Le connecteur Fictif

1. On crée un connecteur vide (Le fictif)  dans le gestionnaire de matériaux
2. Dans ce connecteur on ajoute un paramètre qui sert d'identifiant dans le SCU et permet de le relier à son binôme (Le vrai connecteur)

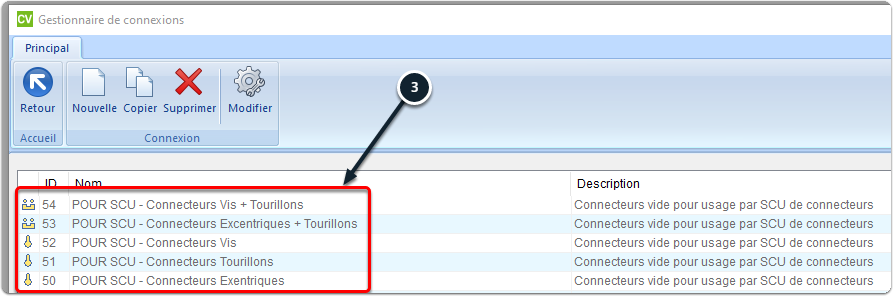

3. On utilise ce connecteur (Le fictif) dans une Connexion de CV (ou ensemble de connexions)

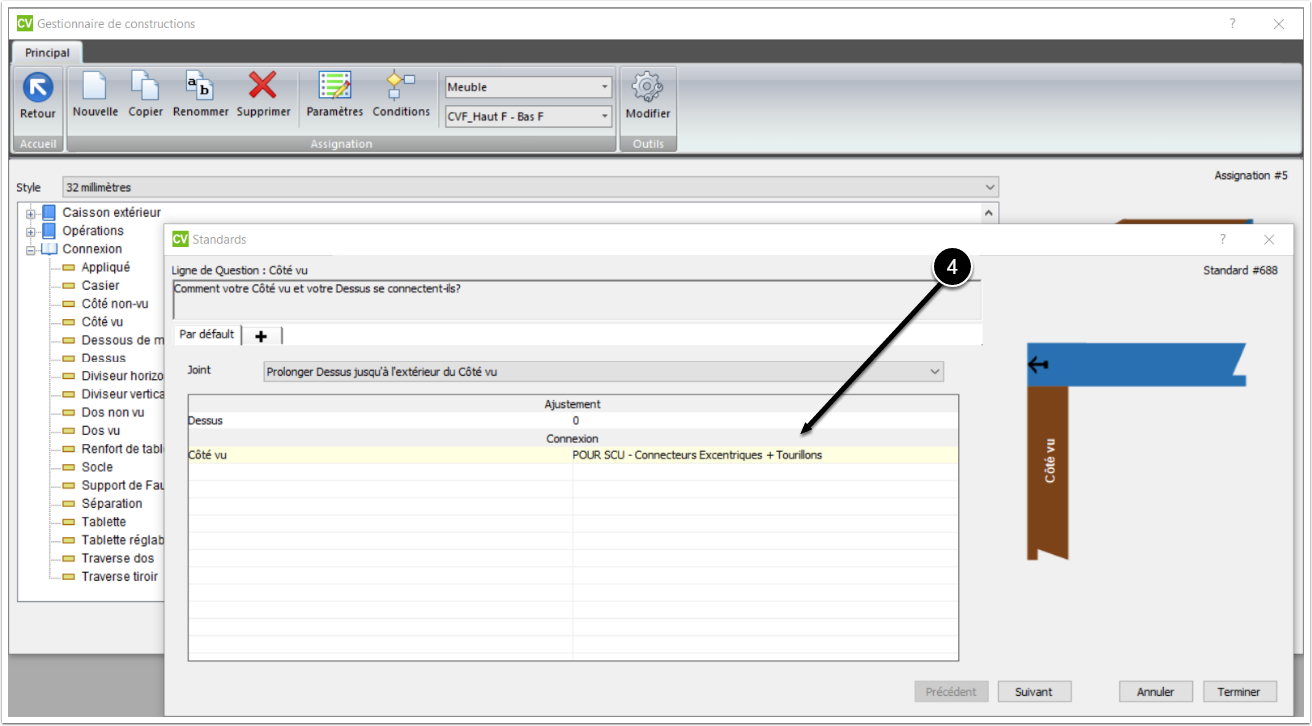

4. On utilise la connexion dans une méthode de construction

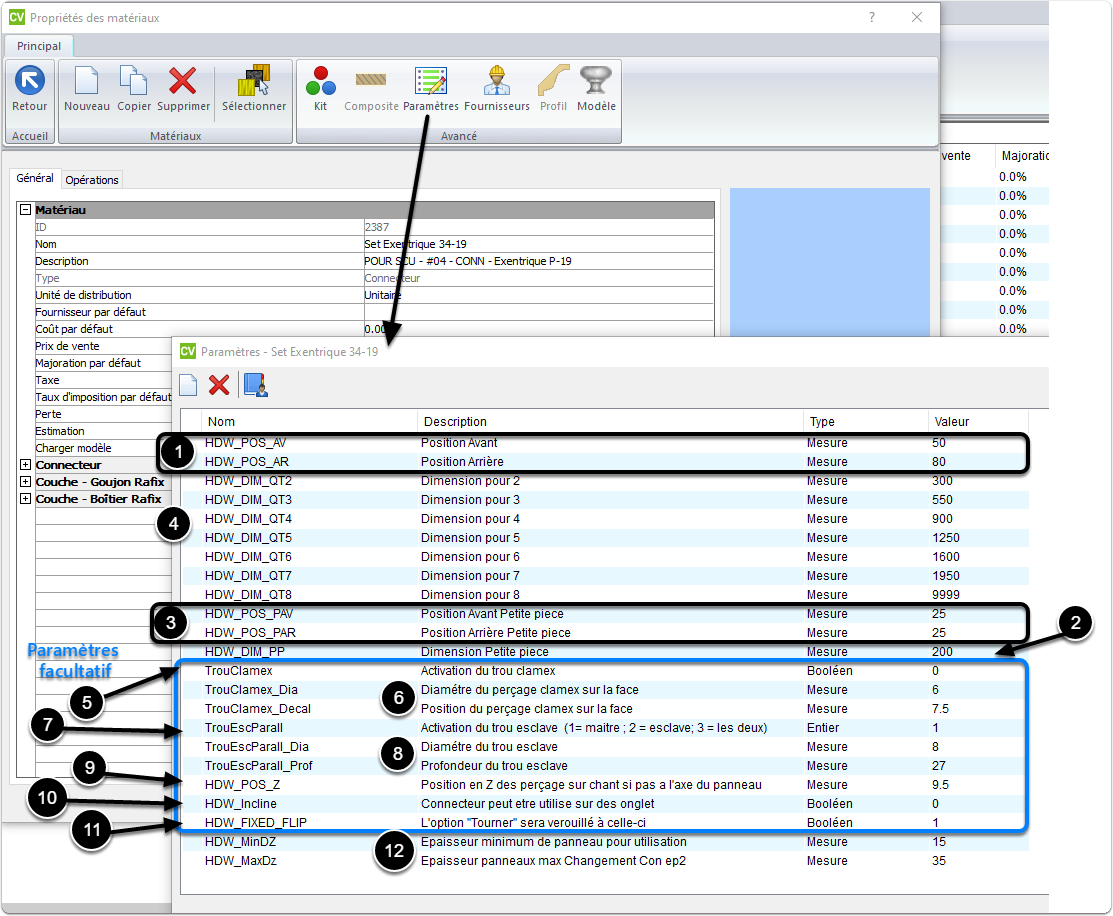

1.2 Le connecteur Réel

Le connecteur fictif sera remplacé par le connecteur réel via SCU lors de la construction du meuble.

Il faut ajouter à ces connecteurs  des paramètres bien spécifiques:

1. Détermine la première position et la dernière position du connecteur
2. Détermine une valeur de petites pièces pour faire varier les positions des connecteurs en dessous cette valeur
3. Identique au numéro 1 mais utilisée quand la pièce est inférieure à la valeur définie au numéro 2
4. Sert à déterminer à quelle valeur on déclanche un connecteur supplémentaire
5. TrouClamex est nécessaire pour le clamex dans les onglets. On applique le perçage par SCU pour contourner la limitation du perçage dans le model
6. TrouClamex_Dia et TrouClamex_Decal pour diamètre et position du perçage. La profondeur est déterminée par calcul jusqu’à l'axe du connecteur
7. TrouEscParall est nécessaire pour les excentriques coudés, notamment quant ils sont sur des onglets et que le perçage n'est pas d’équerre à l'onglet. Trois modes de fonctionnement 1,2 ou 3.  On applique le perçage par SCU pour contourner la limitation du perçage dans le model
8. TrouEscParall_Dia et TrouEscParall_Prof pour diamètre et profondeur du perçage. La position sera soit à l'axe du panneau, ou à la valeur déterminée dans le paramètre HDW_POS_Z
9. Si cette valeur est déterminée, le connecteur ne sera pas à l'axe du panneau. Valeur à utiliser dans le model mais aussi utile pour le SCU en cas d'utilisation sur un onglet
10. Autorise ou non le connecteur à s'appliquer sur un onglet. Certaine quincaillerie ne peuvent pas être utiliser dans des onglets (ex: cabineo)
11. HDW_Fixed_Flip pour que l'on ne puisse pas activer l'option tourner. Notamment utile pour les quincailleries Divario
12. Si l’épaisseur du panneau est inférieur au HDW_MinDZ le connecteur ne sera pas appliqué. Au dessus de la valeur HDW_MaxDz le connecteur pour épaisseur 2 déterminé dans le SCU sera appliqué (Voir 3.2) Utile notamment pour les tourillons et excentriques. Cela évite à l'utilisateur de penser à faire le changement.

2. Utilisation des attributs

2.1 Niveau salle

Au niveau de la salle vous avez un attribut qui permet d'activer (ON) ou de désactiver (OFF) les connecteurs sur toute la salle.

Le mode Auto ON passera tous les meubles de la salle en ON, à utiliser avant le lancement en fabrication afin d'être sûr de ne pas oublier un meuble sur lequel on aurai désactivé (OFF) les connecteurs.

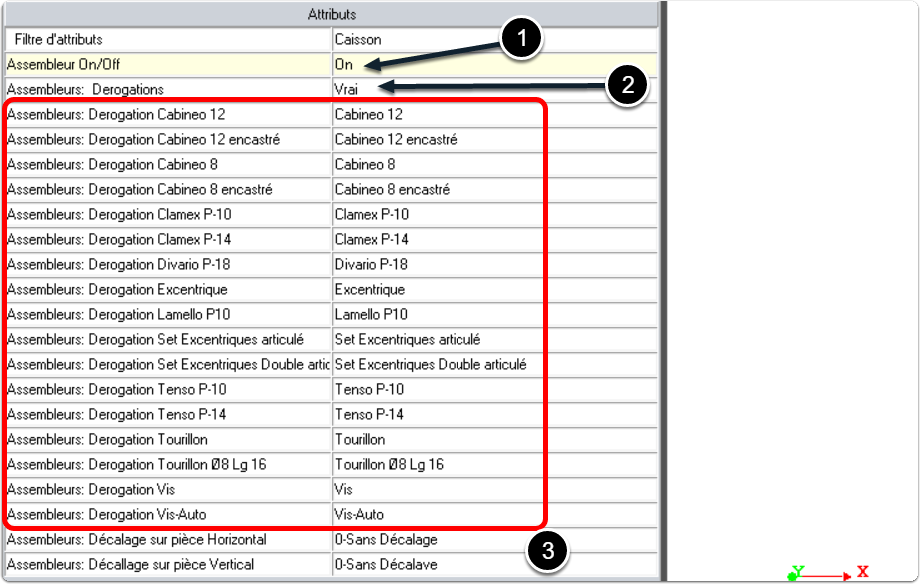

2.2 Niveau Meuble

On peut choisir de faire des dérogations de type d’assembleur par meuble.

1. Permet d'activer ou désactiver les assembleurs sur le meuble ( si Auto ON est activé dans la salle, cet attribut restera bloqué à ON)
2. Permet d'activer et d'afficher les dérogations d'assembleurs (rectangle rouge)
3. Option qui permet de dire sur quelles pièces horizontales et/ou verticales les assembleurs se décalent afin qu'ils ne se retrouvent pas l'un en face de l'autre.

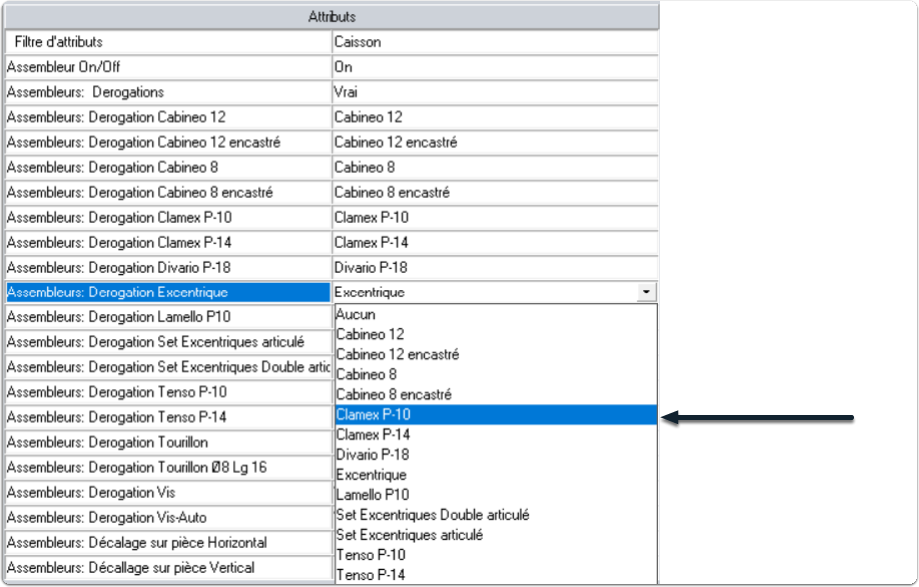

Exemple: Mes connexions de type Excentrique peuvent être remplacées par une connexion de type Clamex P-10.

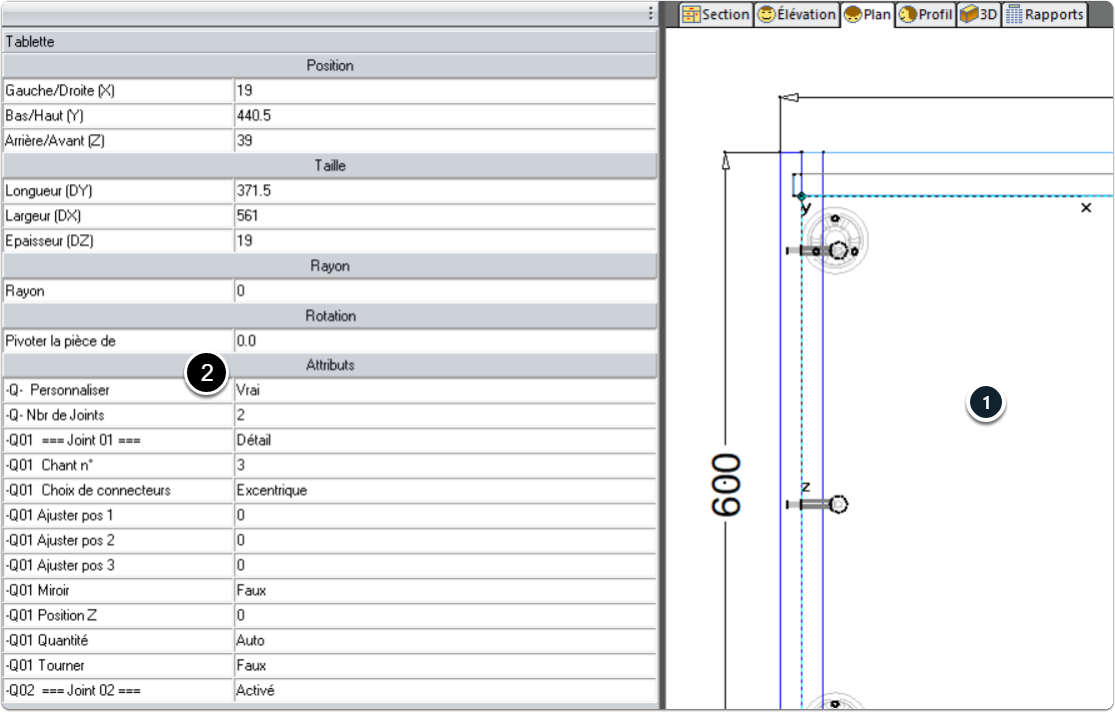

2.3 Niveau Pièce

Il est possible de créer des dérogations d'assembleur au niveau de la pièce:

1. Cliquer sur la pièce ou vous souhaitez faire une modification
2. Passer Q-Personnaliser à Vrai

-Q- Nbr de joints : indique le nombre de joint que vous voulez appliquer sur cette pièce

Pour chaque joint vous aurez ces attributs:

=== Joint XX === : permet de désactiver/activer le joint. L'option détail permet d'afficher les autres attributs pour faire nos ajustements. Une fois les modifications faites vous pouvez repasser l'attribut en Active pour réduire la liste des attributs et l'alléger visuellement.

Chant n° : Permet de choisir sur quel chant de la pièce le joint sera appliqué. Il est bien entendu possible de mettre plusieurs joints sur le même chant.

Choix de connecteurs : Quel type de connecteur souhaitez vous appliquer à ce joint

Ajuster pos X : Permet de déplacer le connecteur numéro X sur le joint (en positif ou en négatif)

Miroir : Fait un miroir du joint

Position Z : Ajustement de la position en Z du joint. Utile dans certain cas ou les pièces ne sont pas en contact

Quantité : Force une quantité d'assembleur sur le joint

Tourner : Permet de tourner les assembleurs pour que les usinages fait sur une face se retrouvent de l'autre côté.

3. Réglages

Il y a deux réglages avec ce paquet:

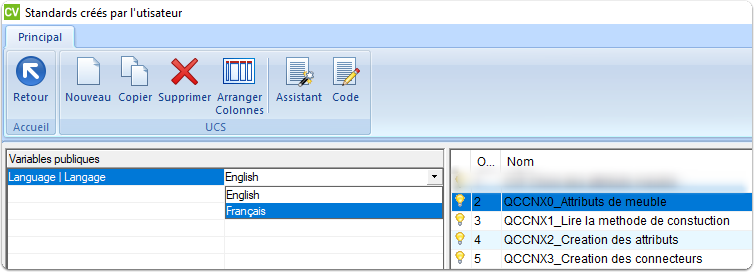

3.1 Le langage

Lorsque vous cliquez sur un item, les attributs seront dans la langue de votre choix: anglais ou français.

Si vous souhaitez modifier cette option:

1. Accédez à la liste des Standards créés par l'utilisateur
2. Cliquez sur le SCU appelé CNX0_Attributs de meuble
3. Dans les variables publiques, sélectionnez la langue que vous souhaitez

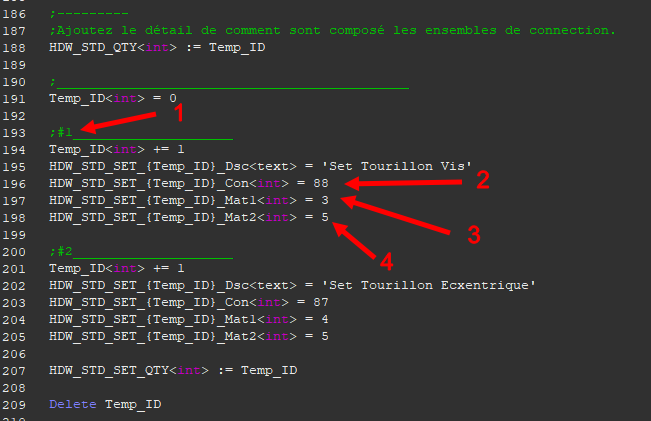

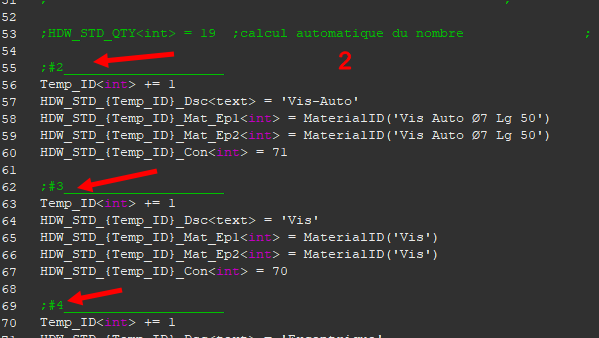

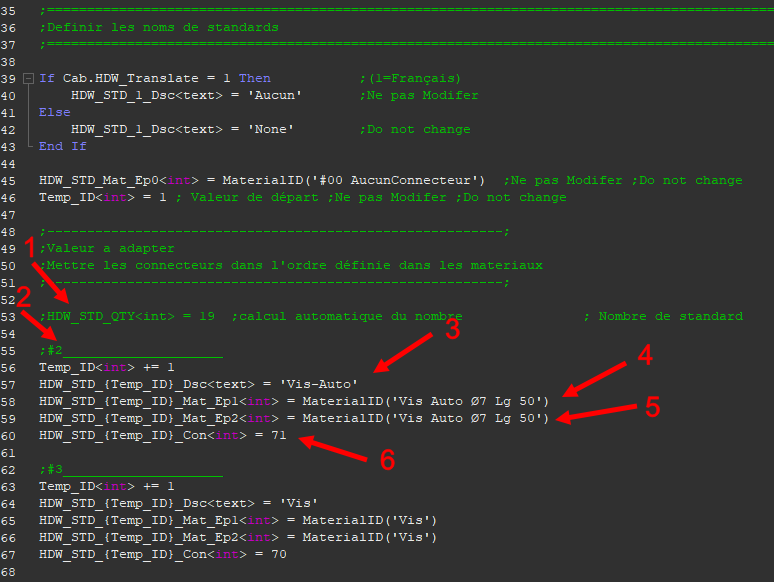

3.2 Les connecteurs qui seront appliqués selon le choix de connexion

1. Indiquez le nombre de connexion à gérer.
2. Indique le numéro du Standard. Il doit être en relation avec les connecteurs fictifs que vous avez ajoutés dans vos connections. (Voir 1. Instruction)Il serait dommage d'appeler une connexion tourillon via la méthode de construction, mais qui applique des vis sur votre meuble.
3. Détermine le nom de la connexion qui apparaîtra dans les différents menus déroulants.
4. Détermine le nom de la quincaillerie qui doit être utilisé si l'épaisseur du panneau est comprise entre les paramètres HDW_MinDZ et HDW_MaxDZ définie sur le connecteur.
5. Détermine le nom de la quincaillerie qui doit être utilisé si l'épaisseur du panneau est supérieur au paramètre HDW_MaxDZ défini sur le connecteur.

6. Indique l'ID de la connexion

MaterialID("??????") peut être remplacé par l’identifiant du matériau. Surtout si l'utilisateur veut modifier les noms des connecteurs dans le futur.

Si les noms de connecteur du catalogue matériaux ne sont pas identiques à ceux déterminés dans cette liste, le SCU vous annoncera un message d'erreur très gênant.
