Créer un nouveau connecteur


NotesIl faut impérativement avoir le package Assembleurs par Connexions
Warning
Avant tout, faire un backup de la base de donnée. En cas d’erreur cela vous permettra de revenir en arrière.

1.Créer le matériau

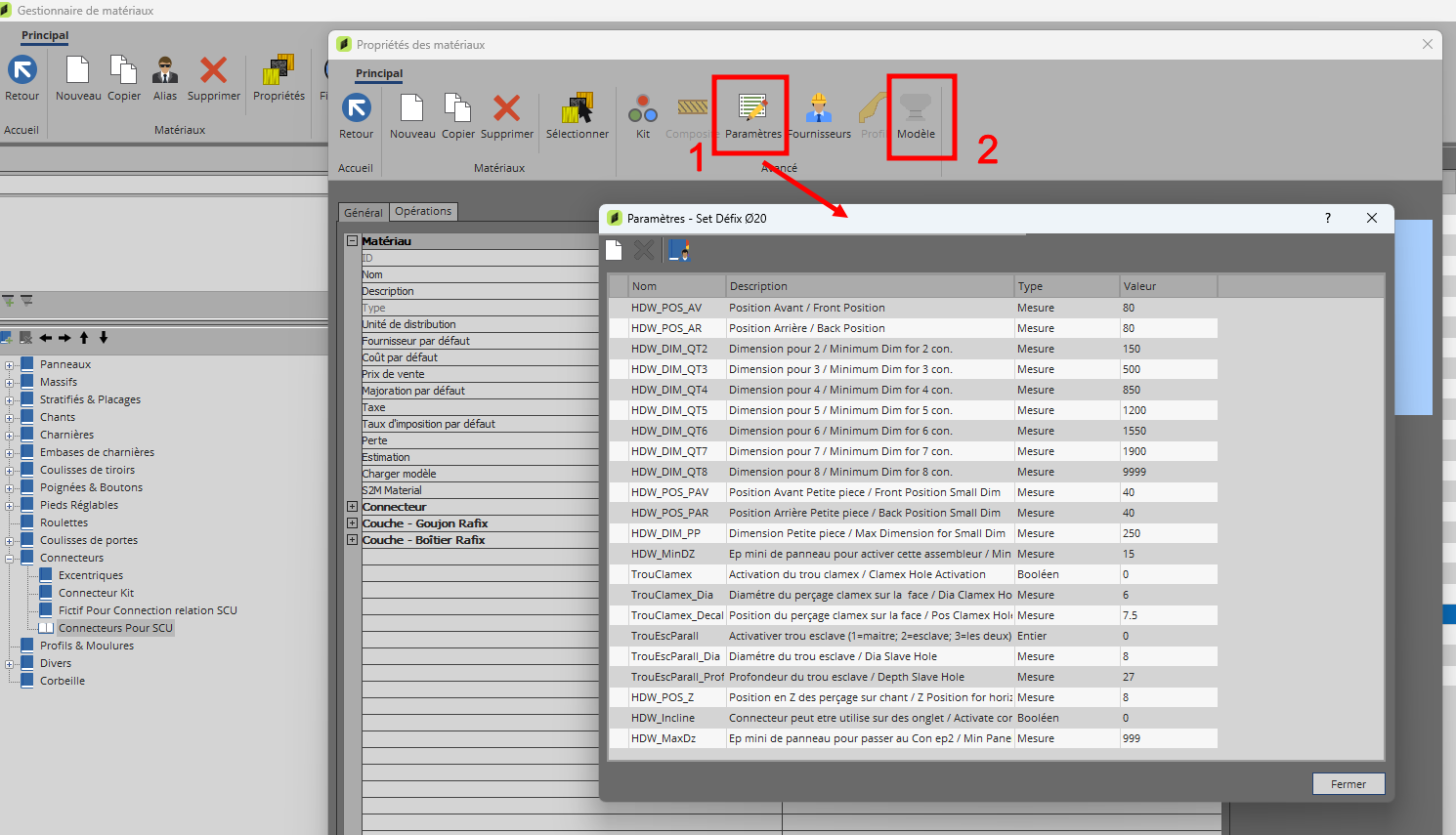

Nous vous conseillons de copier un connecteur déjà fonctionnel afin de garder les paramètres du matériau. Si vous avez déjà le matériau de crée il faudra alors copier-coller tout les paramètres manuellement.

Ensuite il faut adapter le modèle à votre nouveau connecteur. Essayez de copier un connecteur ressemblant pour avoir le moins de travail de modification dans le modèle.


2.Créer le matériau fictif

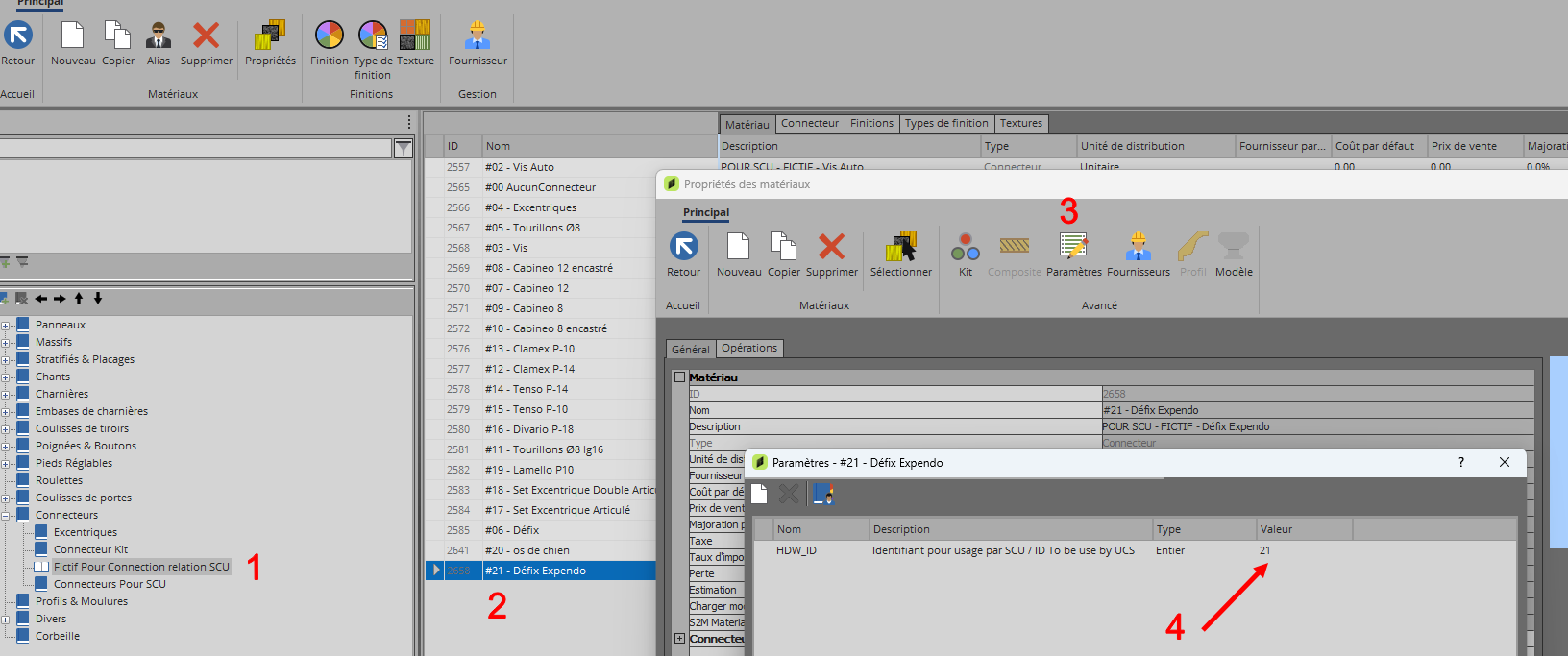

Copier-coller un matériau fictif déjà présent, puis changer le numéro du paramètre pour qu'il corresponde à celui du SCU. Une fois fait, renseigner le bon numéro au connecteur.

3.Modifier le SCU "CNX0_Attributs de meuble"

Il faut rajouter le nouveau connecteur dans le "SCU CNX0_Attributs de meuble".

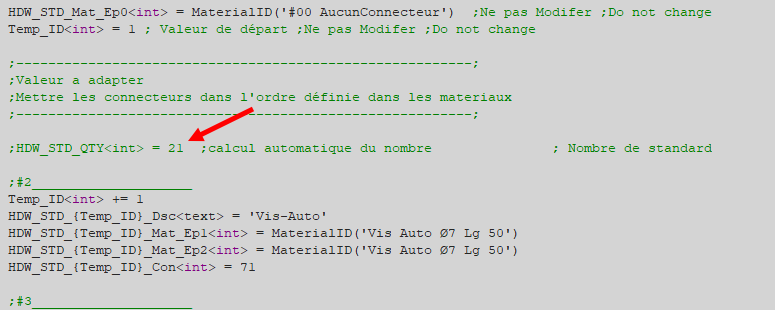

1- rajouter +1 au chiffre de la ligne "HDW_STD_QTY<int> = 21                   ; Nombre de standard"


2- Copier-coller un bloc et le modifier

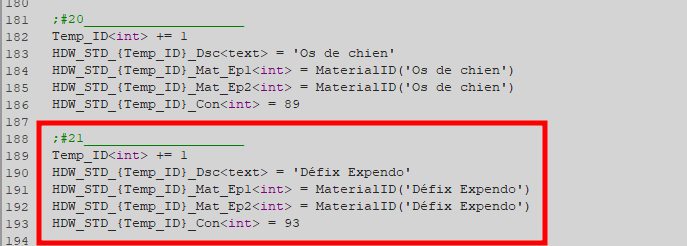

  • Changer le numéro (ici ligne 188).
  • La description (ici ligne 190) qui va être le futur nom du bouton.
  • Coller le nom exact du matériau crée pour l'épaisseur 1 et 2 (ici ligne 191 & 192). Si le nom du connecteur n'est pas exact cela ne fonctionnera pas !

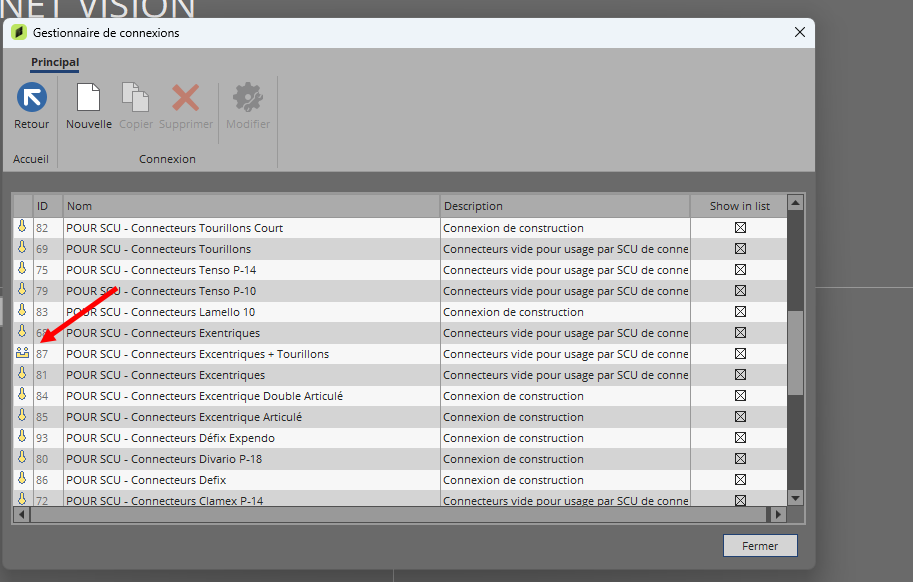

  • Mettre le Numéro de la Connection (ici ligne 193), que vous retrouver dans l'onglet Connection

Warning
Il se peut que les blocs soient écrits différemment selon votre version du package. Regardez les blocs déjà créés et suivez la même logique.


4.Créer la connexion

Copier-coller une connexion déjà existante, changer son nom puis sélectionner le connecteur fictif à la première question

Warning
Ne pas toucher aux réglages suivant, les paramètres de positions se trouvent dans les paramètres du matériau vu au point numéro 1.


Il ne vous reste plus qu'à tester dans un nouveau projet.

5.Créer un ensemble de Connexion

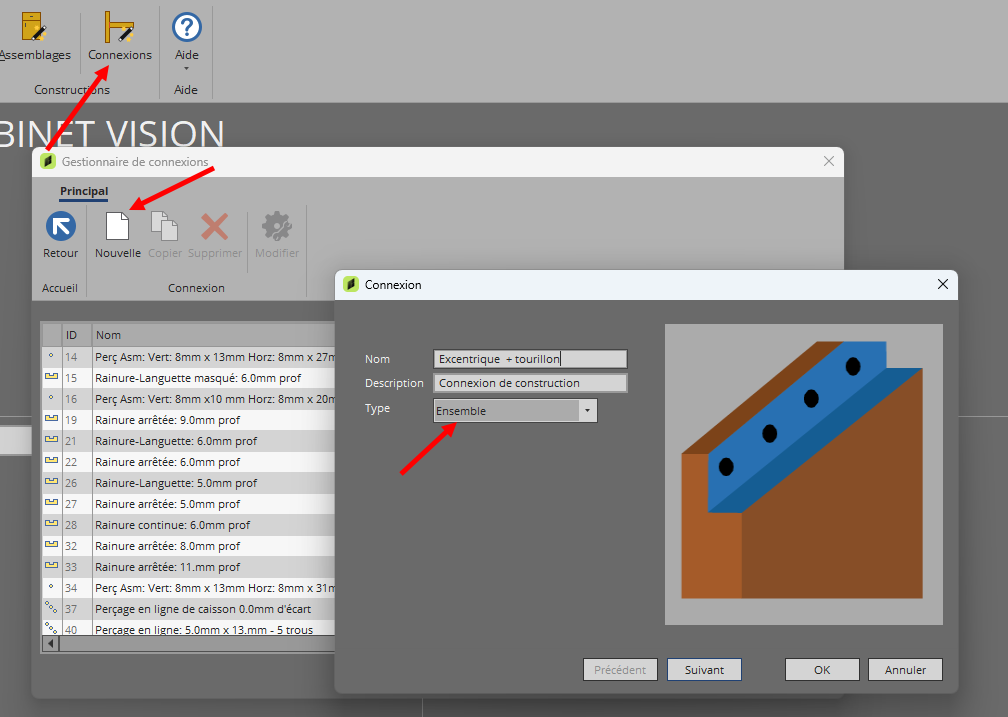

Dans les connexions faire un nouvelle ensemble de connexion



Il faut rajouter ce nouvel ensemble de  connexion dans le "SCU CNX0_Attributs de meuble".

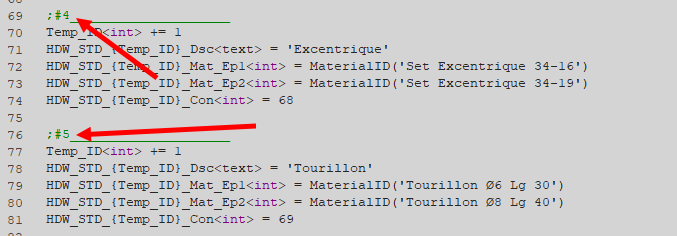

Copier coller en bloc déjà existant

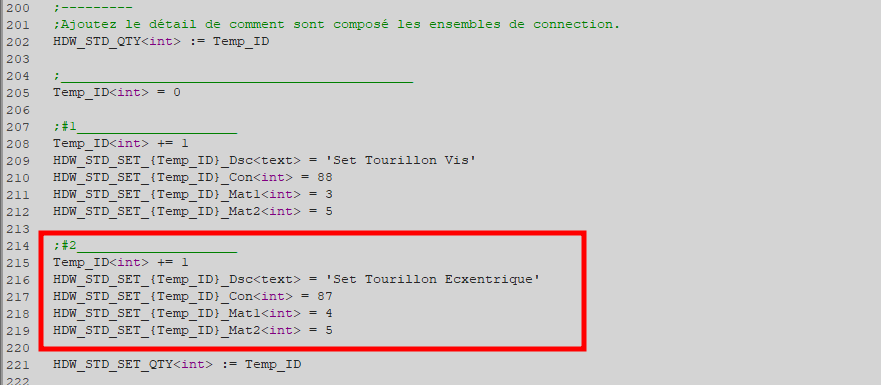

  1. Incrémenter le numéro (ici ligne 214)
  2. Mettre un nouveau non  (ici ligne 216)
  3. Mettre le numéro de l'ensemble de connexion (ici ligne 217)

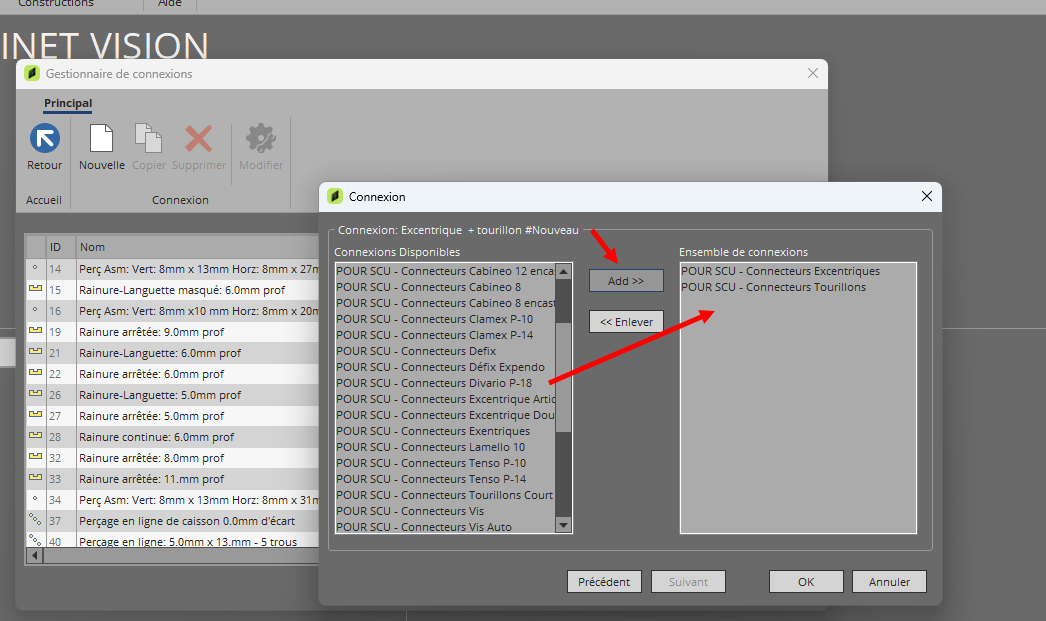

  4. Mettre les numéro correspondant au connecteurs, ce situant plus haut dans le SCU (ici ligne 218 et 219)
