Configurer un meuble type LeMans ou Magic Corner avec Cabinet Vision :

Vidéo :

Gestion du meuble:

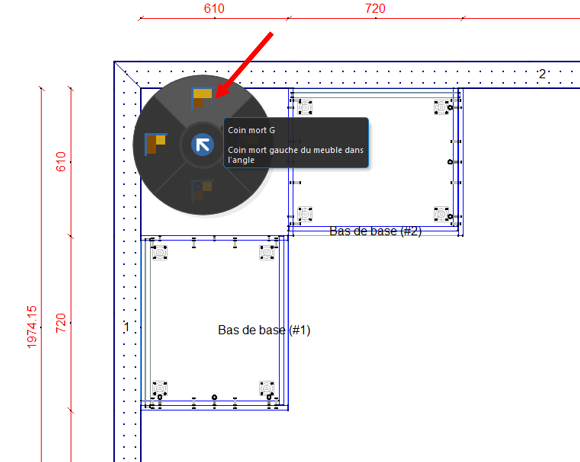

  1. Mettre 2 meubles de base dans un coin et les positionner à 0 à gauche et 0 à droite
  2. Activer "Coin mort a Gauche" ou "Coin mort a Droite"
  3. En vue de section d'intérieur mettre une séparation en lien avec la section de face

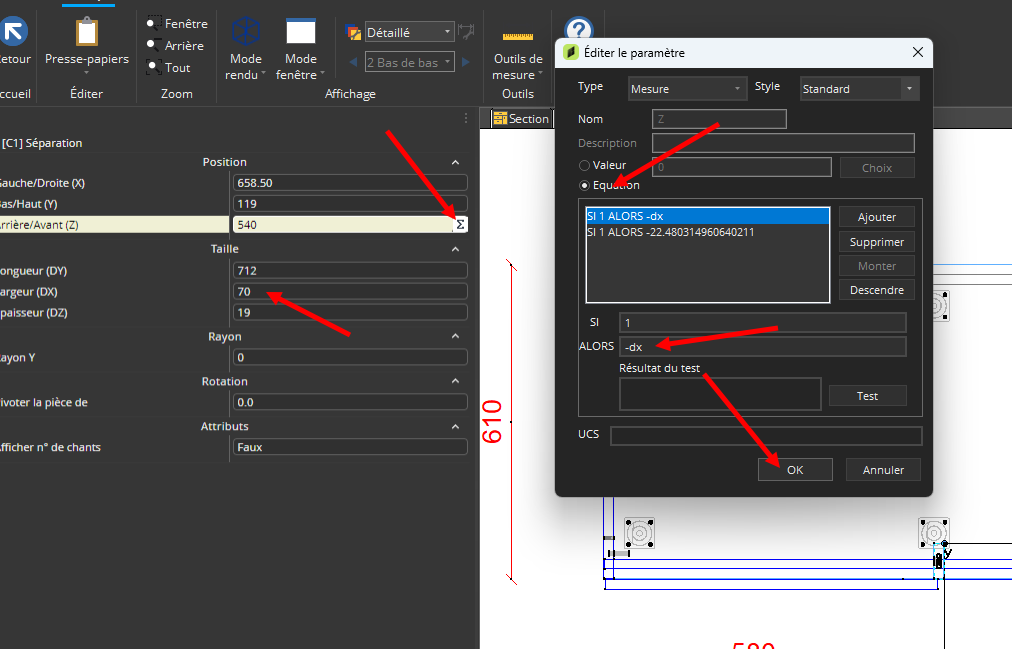

  4. Imposer une largeur à votre séparation
  5. Paramétrer sa position "Z" en écrivant le paramètre "-DX".





Gestion de l'accessoire :

Dans la base de données il existe des accessoires type LeMans sur lesquels vous pouvez vous appuyer :
"Catalogue / Ameublement / Accessoires Cuisine / Kesseböhmer LeMans"

Chaque accessoire a des spécificités en fonction des encombrements intérieurs et du clair de la porte.

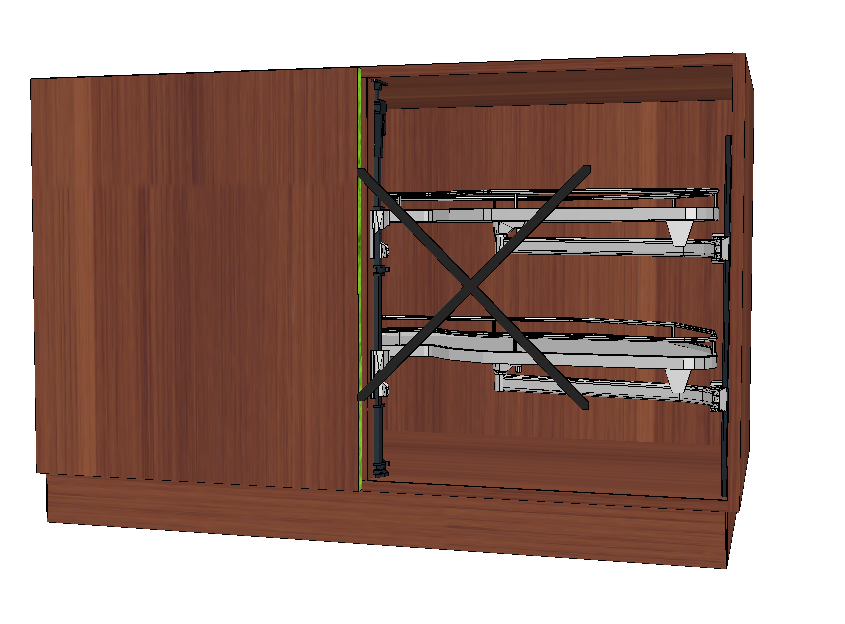

Si les spécificités ne sont pas respectées, une croix noire vous le signifie.

Pour voir les spécificités et éventuellement les adapter à vos besoins, il faut:

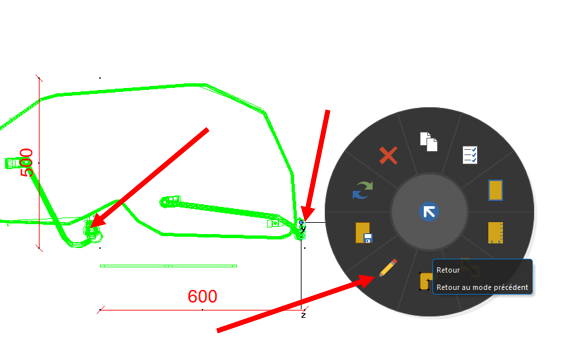

  1. Mettre l'accessoire seul sur un mur
  2. Editer l'accessoire

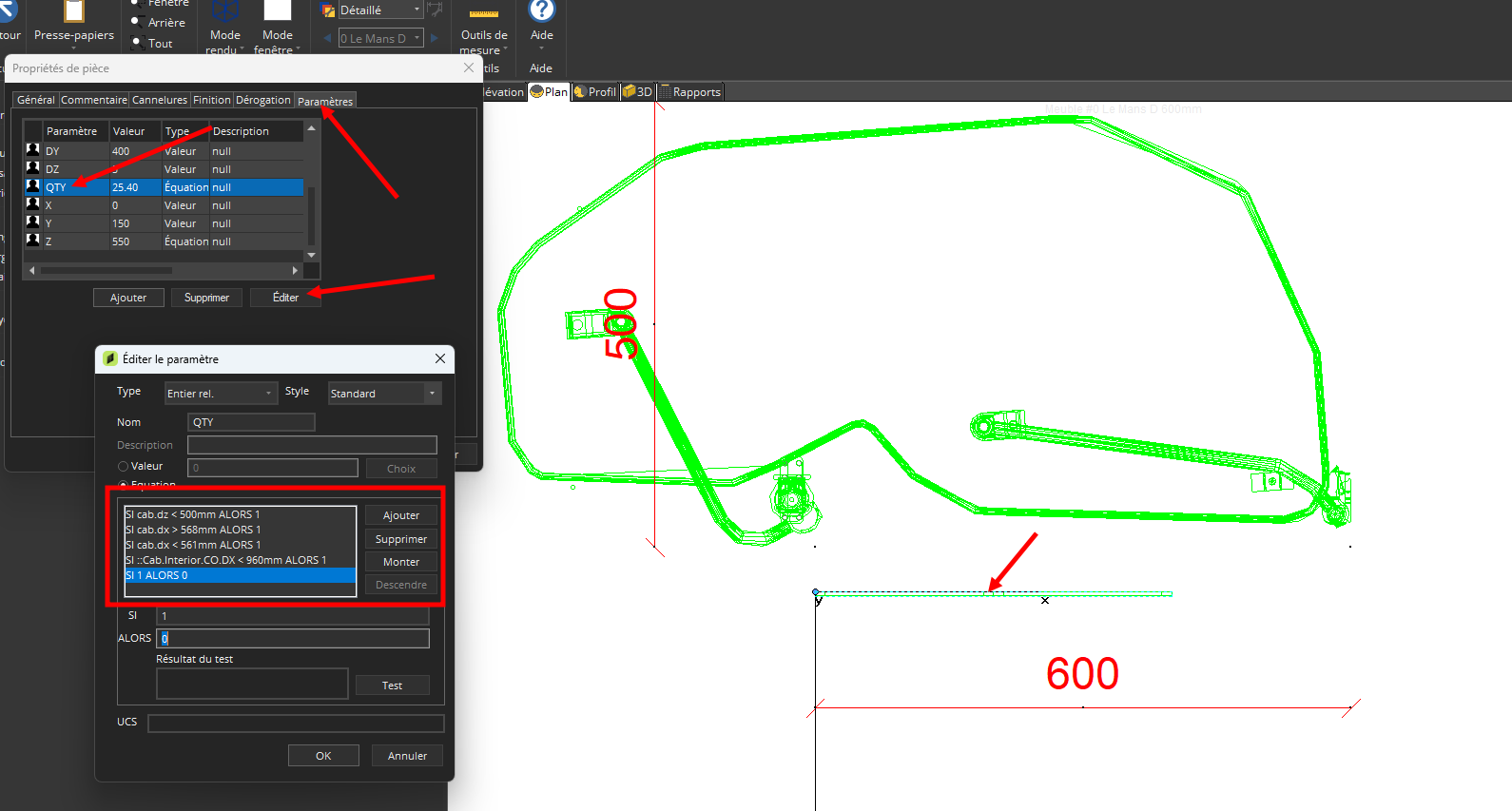

  3. en vue de Plan ou en vue de face ou en vue de coté, accéder aux propriétés de la croix.

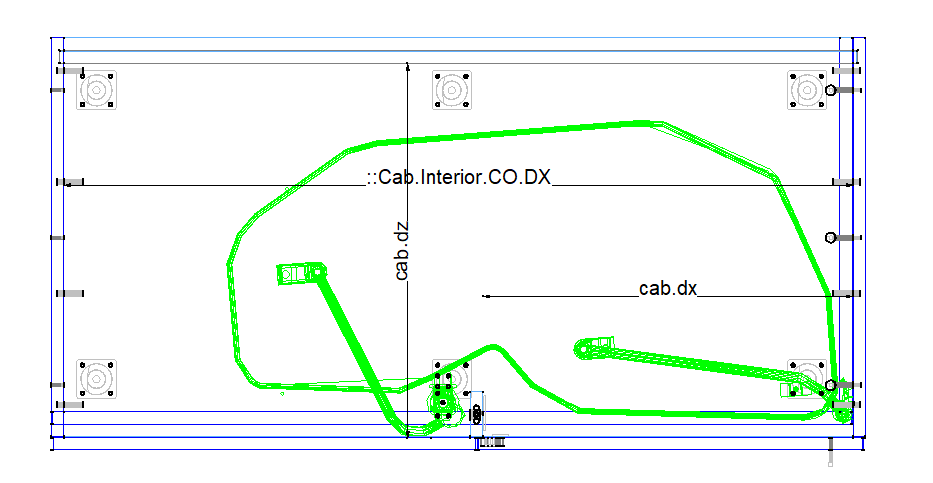

  4. Chercher le paramètre "QTY" et regarder les conditions:
    1. "cab.dz < xxx" = le clair intérieure dans la profondeur doit être supérieure a la valeur indiquée
    2. "cab.dx > xxx" = le clair intérieure dans la largeur doit être supérieur à la valeur indiquée (on parle de l'espace qui se trouve derrière la porte, entre la séparation et le coté du meuble)
    3. "cab.dx < xxx" = le clair intérieure dans la largeur doit être inférieur à la valeur indiquée
    4. "::Cab.Interior.CO.DX < xxx" = le clair intérieure total du meuble (on parle de l'espace qui se trouve entre  le coté gauche et droit du meuble)
    5. Une fois fait, enregistrer l'accessoire dans votre catalogue.


Pour modifier ou ajouter des usinages, il faut:

  1. Mettre l'accessoire seule sur un mur
  2. Editer l'accessoire

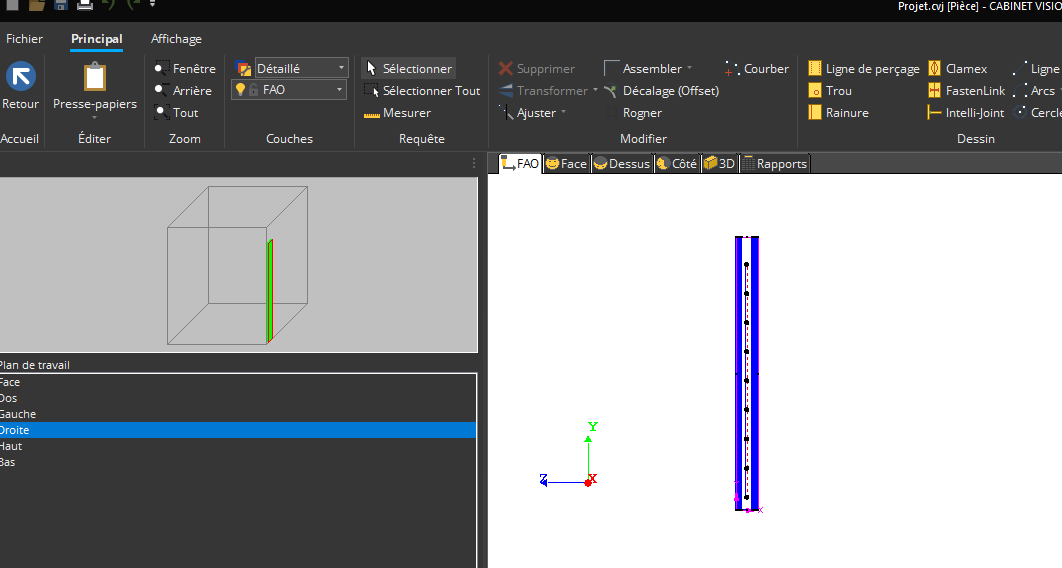

  3. Editer les composants qui portent les usinages en FAO
  4. De là on peut ajouter ou modifier les usinages de fixation
  5. Une fois fait enregistrer l'accessoire dans votre catalogue


Ajout de l'accessoire dans le meuble:

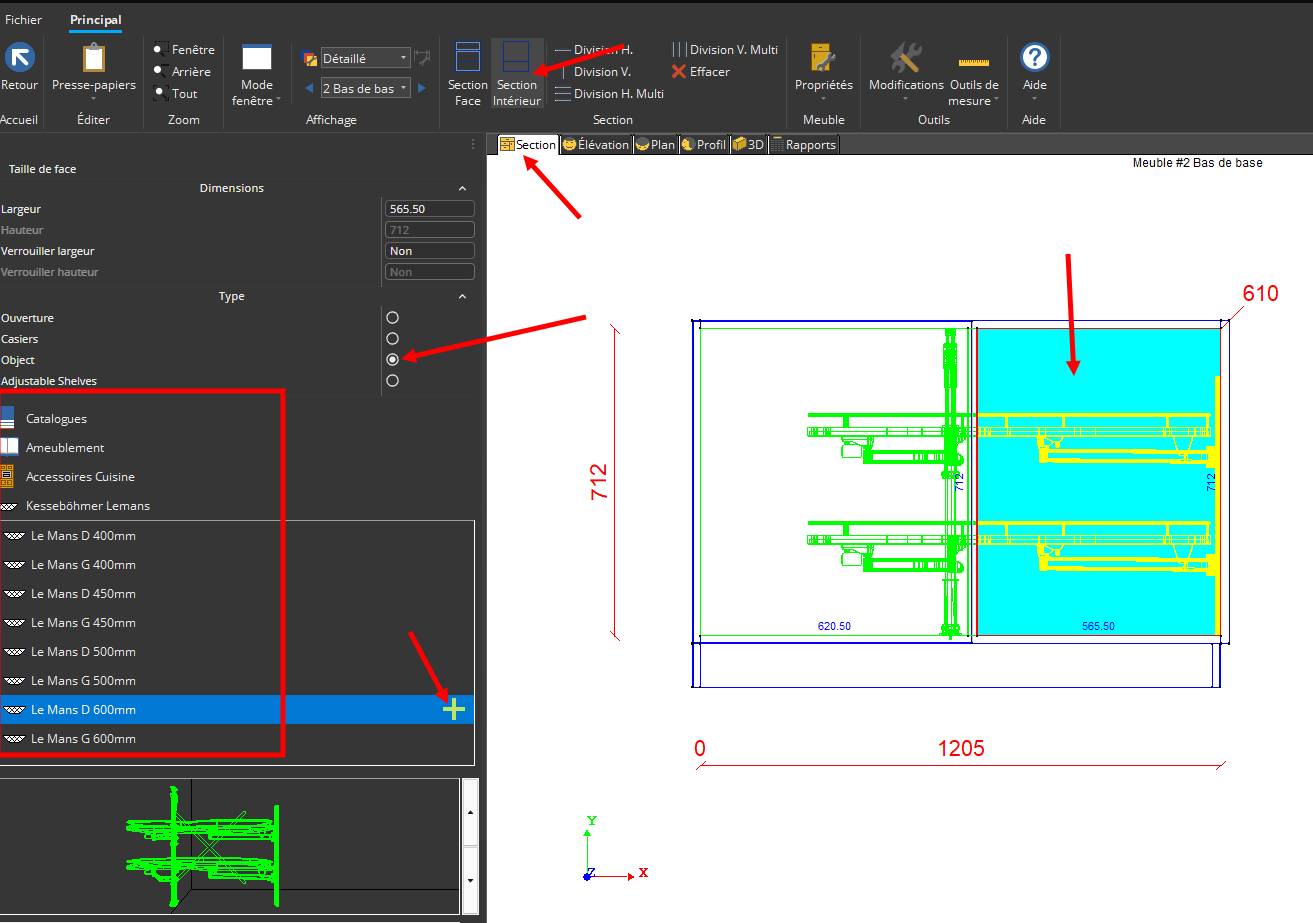

  1. allez en vue de section d'intérieur du meuble élaboré précédemment.
  2. Sélectionner l'espace qui se trouve derrière la porte
  3. Ajouter un objet
  4. Sélectionner l'accessoire correspondant à vos critères de clair intérieur définit dans les différents accessoires


InfoPour ne pas avoir à refaire toutes ces manipulations à chaque fois, vous pouvez enregistrer l'ensemble au complet dans votre catalogue meubles.
