Mise en place

1. Description du Package

Ce package contient:

  1. Une assignation de Coulisse "exemple" (Assignation a supprimer après avoir finalisé l'installation du package)
  2. 3 SCU :
    • 1 SCU pour activer le Cabloxx au niveau meuble.
    • 1 SCU pour gérer les attributs au niveau pièce.
    • 1 SCU pour comptabiliser les divers quincailleries nécessaires.
  3. 1 Rapport CV spécifique Cabloxx pour inventorier les quincailleries par meuble et obtenir les dimensions des tringles a recouper. (Applicable uniquement avec l'option CV Report)



2. Réglage du Package

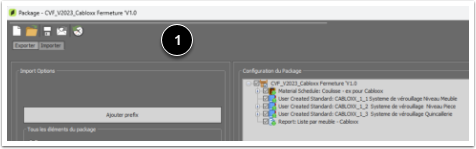

  1. Importer le package

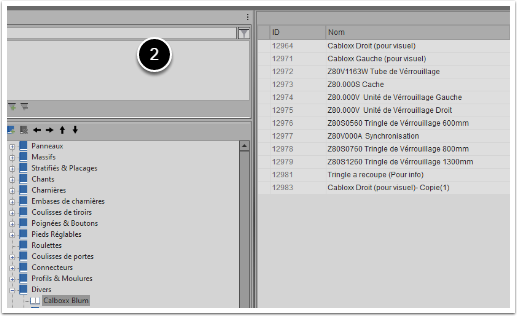

  2. Ranger les Matériaux correctement dans le catalogue Matériel de CV

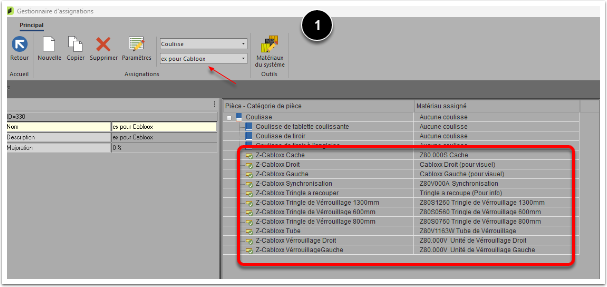

  3. Ouvrir l'assignation de coulisses "ex pour Cabloxx"  et associer les matériaux présent dans les assignations existantes de l'utilisateur ( Blum : Légrabox, Mérivobox, Antaro,Tandem et Movento)

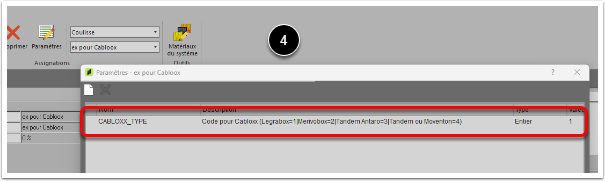

  4. Pour chacune des assignations nommées ci-dessus ajouter le paramètre "CABLOXX_TYPE"  et mettre les valeurs suivantes : Nom : CABLOXX_TYPE, Description :  Code pour Cabloxx (Legrabox=1|Merivobox=2|Tandem Antaro=3|Tandem ou Moventon=4), Type : Entier, Valeur :
    • Legrabox = 1
    • Mérivobox = 2
    • Antaro = 3
    • Tandem  et Movento = 4

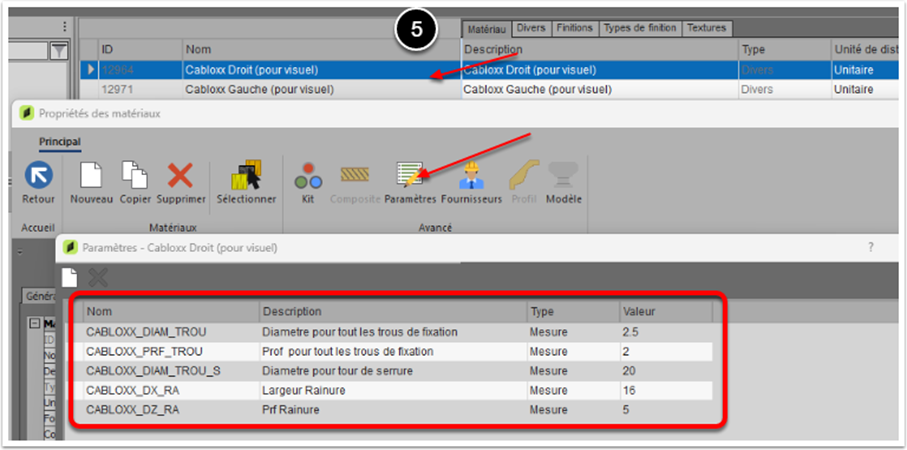

  5. Vérifier avec l'utilisateur les paramètres d'usinages dans les 2 Matériaux : "Cabloxx Droit (pour visuel)"  "Cabloxx Gauche (pour visuel)"



Notes

N'oubliez pas de supprimer "l'assignation exemple" après avoir terminé les manipulations ci-dessus.



Tiroir - Cabloxx Fermeture - Guide Uilisation

1.  Introduction

Le système de fermeture Cabloxx permet de verrouiller jusqu'a 5 tiroirs maximum. Si vous avez un bandeau fixe en partie supérieure, celui-ci sera considéré comme un tiroir supplémentaire dans Cabinet Vision.

Pour chaque Cabloxx, il faudra créer des groupes de tiroirs, avec une limite de cinq groupes par meuble.

Tous les calculs de position et de dimension on été faits a partir des préconisations Blum.

2. Instruction Blum

  1. Ce développement suit les intructions fournit par Blum.

3. Utilisation

  1. Niveau Meuble, mettre le filtre d'attribut sur "Façades" et activer "CABLOXX meuble" en valeur "vrai".
  2. Sélectionner le tiroir principal (toujours le premier en partant du haut), activez "Cabloxx Activé" en valeur "Vrai". À ce moment-là, plusieurs attributs apparaissent (Nb : les attributs précisés en a. et h. apparaissent uniquement si f. est différent de 0)
    1. Cabloxx Coulisse (info):  Indique le type de coulisse sur lequel le système est appliqué (ne pas modifier).
    2. Cabloxx n° de Tiroir : Repère d'identification du tiroir (ne pas changer ce numéro).
    3. Cabloxx avec Tiroir (vrai) Bandeau (Faux):  Détermine ce qu'il y aura sur le tiroir principal.
    4. Cabloxx Serrure a droite: Position de la serrure
    5. Cabloxx Synchronisation: Synchronisation recommandée par Blum pour les largeurs >= 600, possibilité de désactiver ou activer sur demande.
    6. Cabloxx Qty Tiroir: Choisir le nombre de tiroir à associer (par exemple : si 4 tiroirs et pas de bandeau, choisir 4, si 4 tiroirs et 1 bandeau choisir également 4)
    7. Cabloxx Associer: Mettre le numéro du tiroir principale indiqué sur "a"
    8. Cabloxx Groupe: Une fois le "f" associé il faut choisir le groupe auquel appartient ce tiroir
  3. Sur tous les tiroirs secondaires, assurez-vous de laisser l'option 'Cabloxx Activé' à "faux", puisqu'elle a été activée sur le tiroir principal
    1. Cabloxx n° de Tiroir (ne pas changer ce numéro c'est juste un repère d'indentication du tiroir)
    2. Cabloxx Associer : Mettre le n° du tiroir principale.
    3. Cabloxx Groupe: Une fois le "f" associé il faut choisir le groupe auquel appartient ce tiroir
      • Répéter l'étape 3 sur tous les tiroirs secondaire faisant parti du même groupe
  4. Une fois toutes les étapes effectuées, Cabloxx est configuré

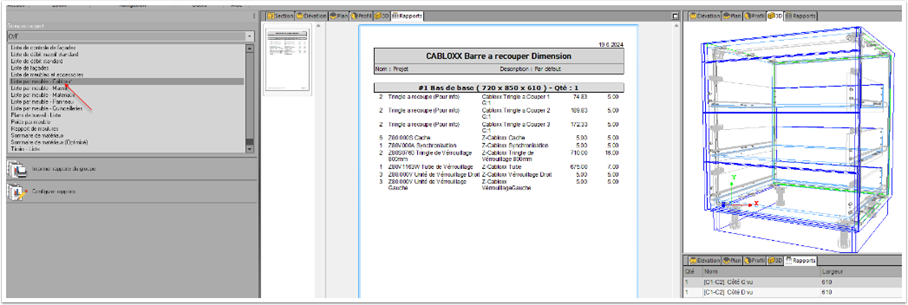

  5. Le rapport spécifique Cabloxx vous fournira les informations suivantes :
    • Les besoin matière,
    • La dimension des tringles a recouper

Ce rapport spécifique est disponible uniquement avec l'option Rapport. Toutefois si vous ne disposez pas de cette option, ces informations seront incluses dans les rapports de base avec toutes les autres quincailleries du meuble.

4. Démonstration en vidéo
