Pour utiliser cette fonctionnalité, il est impératif de disposer du package  Portes MDF imitation porte à cadre

La configuration nécessite également :

1. une ou des assignations de portes pour lesquelles la case "MDF Fraisé" est cochée;

2. une méthode de construction de porte à cadre avec des montants et des traverses;

3. des jeux d'outils correspondant aux usinages souhaités.


Assignation de portes:

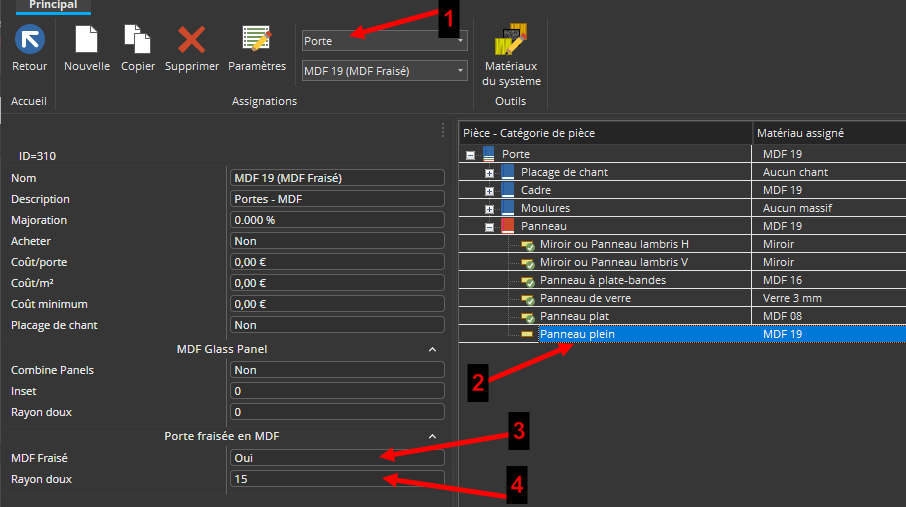

1. Créer une nouvelle assignation de portes

2. Choisir le matériau souhaité dans la pièce "Panneau plein"

3. Cocher la case "MDF Fraisé"

Le fait de cocher la case MDF Fraisé ndique à Cabinet Vision que les montants et les traverses doivent être fusionnés afin de former une seule pièce.
4. OPTIONNEL : Il est possible de renseigner une valeur dans le champ Rayon doux afin d'appliquer un rayon aux angles extérieurs de la porte. Laisser la valeur à 0 pour obtenir une porte rectangulaire avec des angles droits.

Méthode de construction de portes:

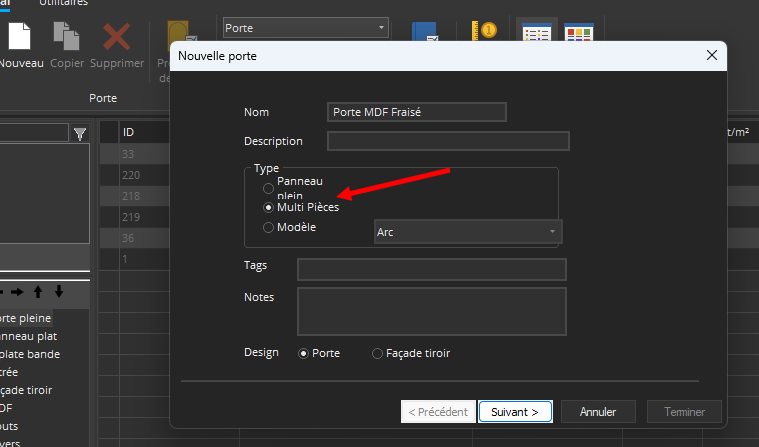

1. Créer une nouvelle méthode de construction de porte "Multi pièces"

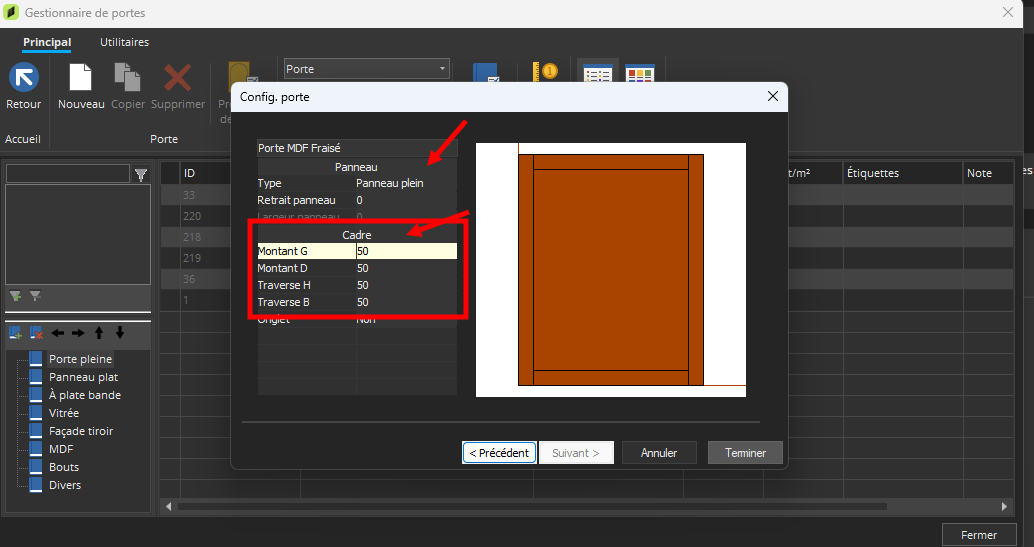

2. Définir la largeur des montants et des traverses

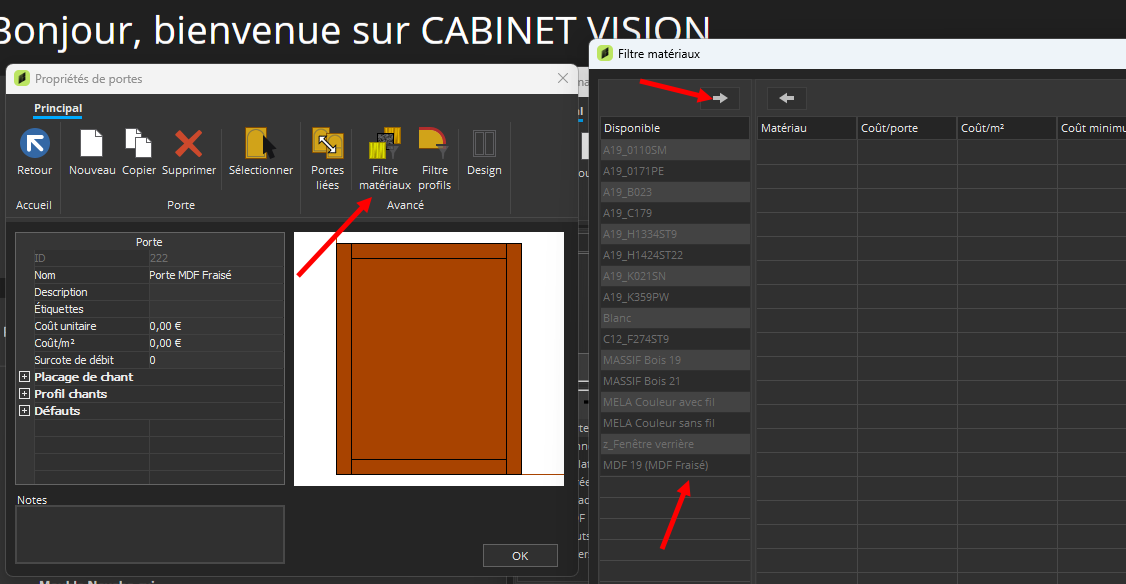

3. Distribuer la ou les assignations de portes correspondantes






Jeux d'outils:

Avant de créer un jeu d'outils, vérifier que chaque outil fonctionne correctement de manière individuelle.

Pour plus de détails, consulter l'article les jeux d'outils

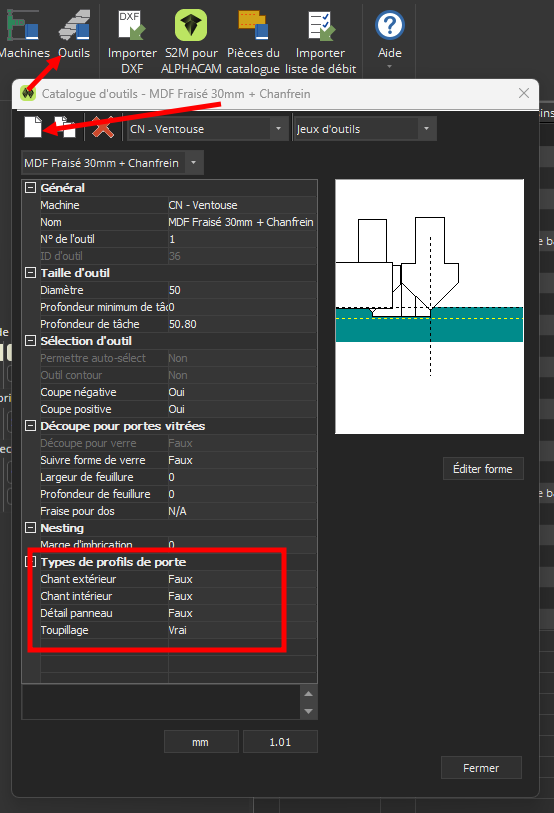

1. Créer un ou plusieurs nouveaux jeux d'outils et spécifier a quoi ils sont destinés dans la porte.

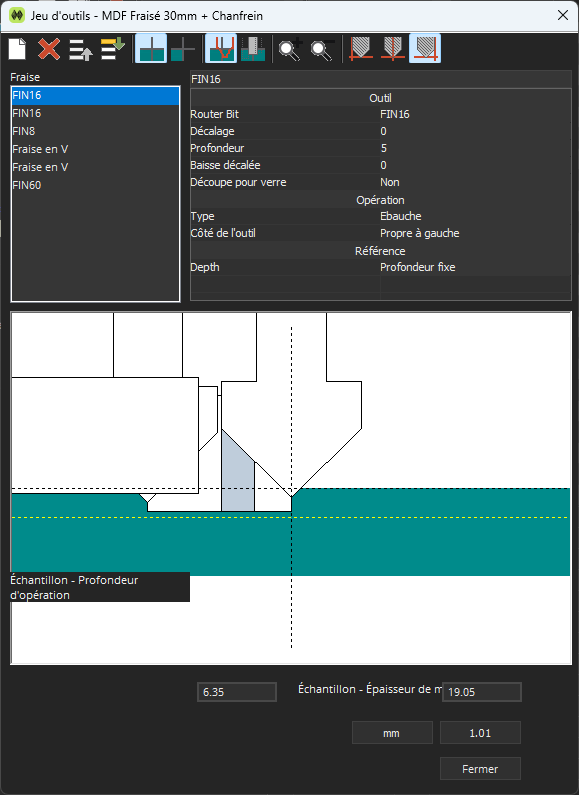

2. Editer Forme et ajouter tout les outils souhaités dans l'ordre ou ils doivent être exécutés en faisant attention a :

1. la position Gauche, Droite ou Centrale;

2. le décalage par rapport au bord de l'usinage;

3. la profondeur (qui dépend du choix effectué au niveau de la "Référence")

4. Le type d'usinage (cela permet de faire des usinages spécifiques), par exemple :

1. Ebauche = Usinage classique

2. Nettoyer =  Permet de suivre la forme de l'usinage avec un outil de petit diamètre, il est nécessaire de renseigner "Rayon a suivre" et d'indiquer le rayon de l'outil utilisé précédemment.

3. Linear Pocket = Permet de dégraisser l'intérieur de l'usinage (Option disponible en 2026)



Associer les jeux d'outils au porte:

1. Ouvrir la méthode de construction de porte

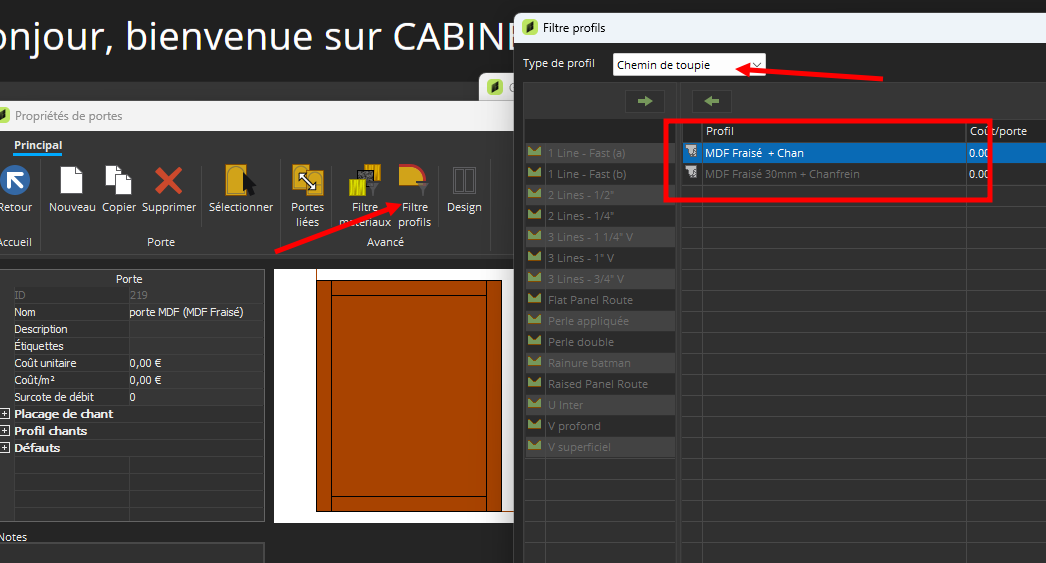

2. Dans le Filtre profil, sélectionner les jeux d'outils créés précédemment.
1. Type de profil = Profil Extérieur --> Permet d'appliquer un profil sur l'extérieur de la porte (un chanfrein par exemple)

2. Type de profil = Chemin de Toupie --> Permet d'usiner l'intérieur des Montants/Traverses, la plate-bande et le panneau

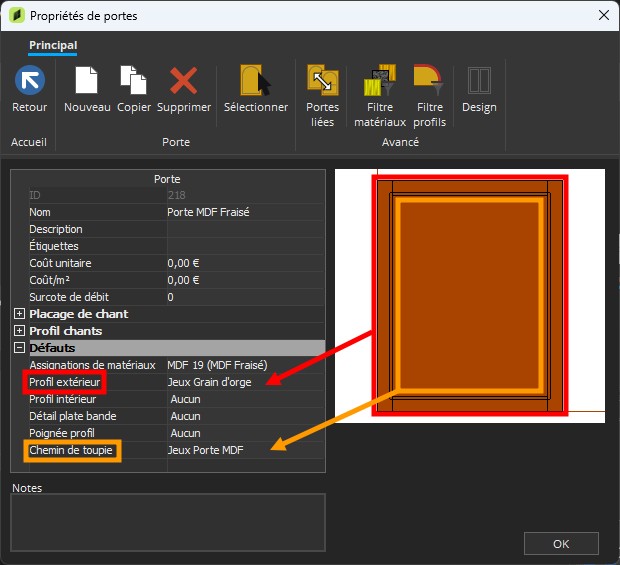

3. Régler les jeux d'outils par défaut dans le modèle de porte (profil extérieur et chemin de toupie)

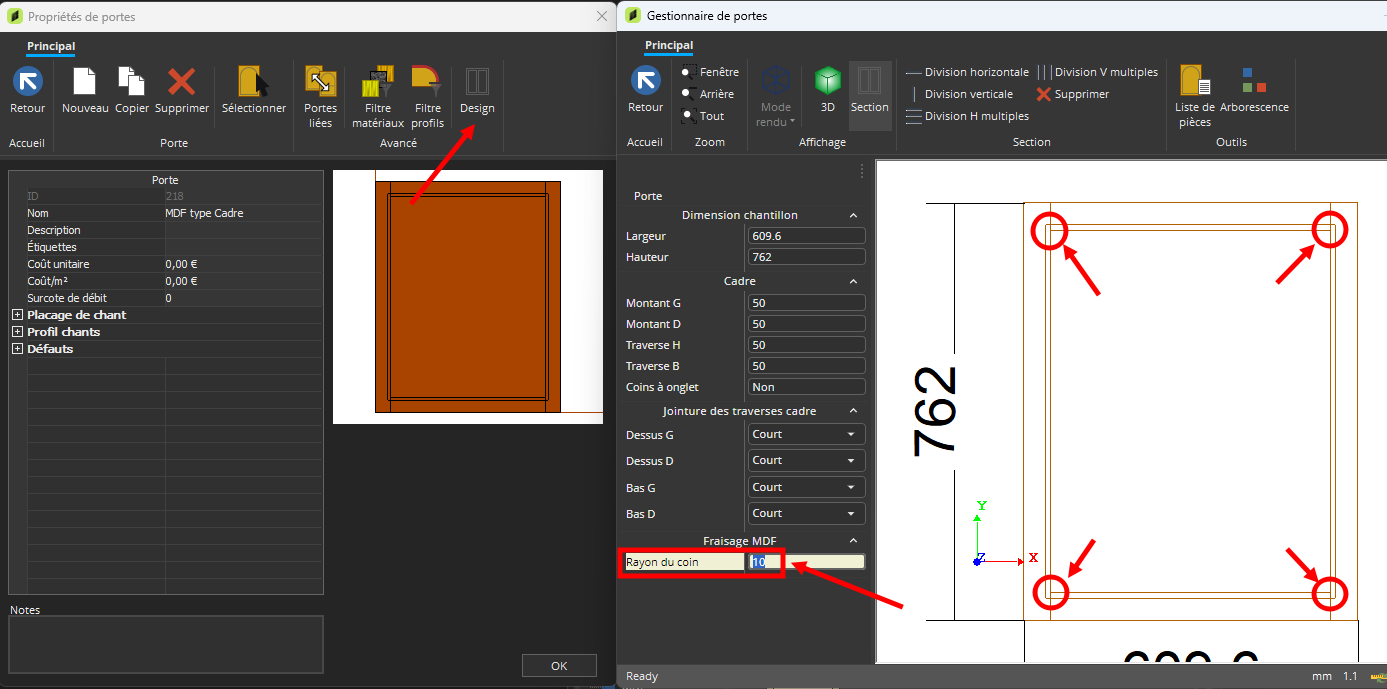

4. OPTIONEL : Ajouter un rayon de fraisage si besoin. Cette option va permettre d'appliquer un rayon dans les coins du fraisage du chemin de toupie. Laisser à 0 pour avoir le rayon de l'outil.

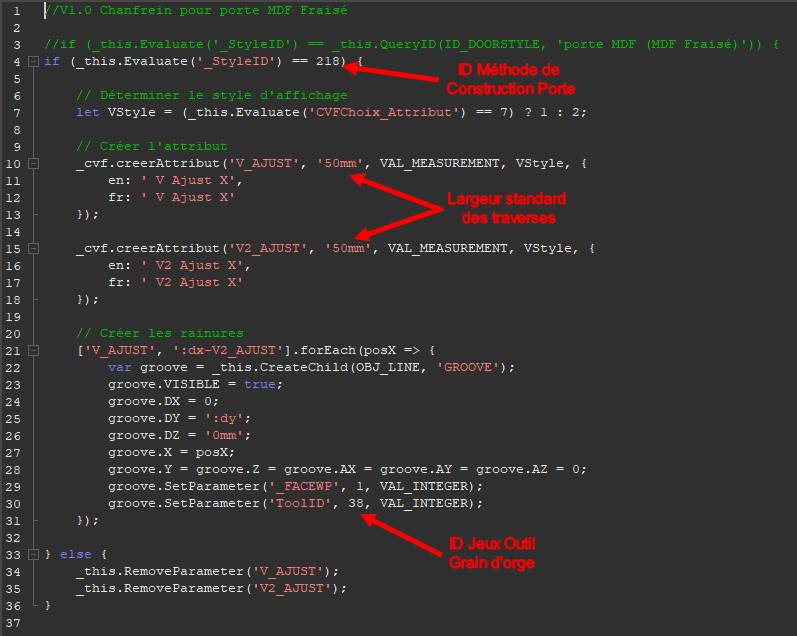

SCU Porte MDF (MDF Fraisé) Chanfrein/

1. Ouvrir le SCU.

2. Mettre les valeurs par défaut :

1. ID de Méthode de Construction de porte

2. Largeur des Montants par défaut

3. ID du jeux d'outil a utiliser entre montants et traverses

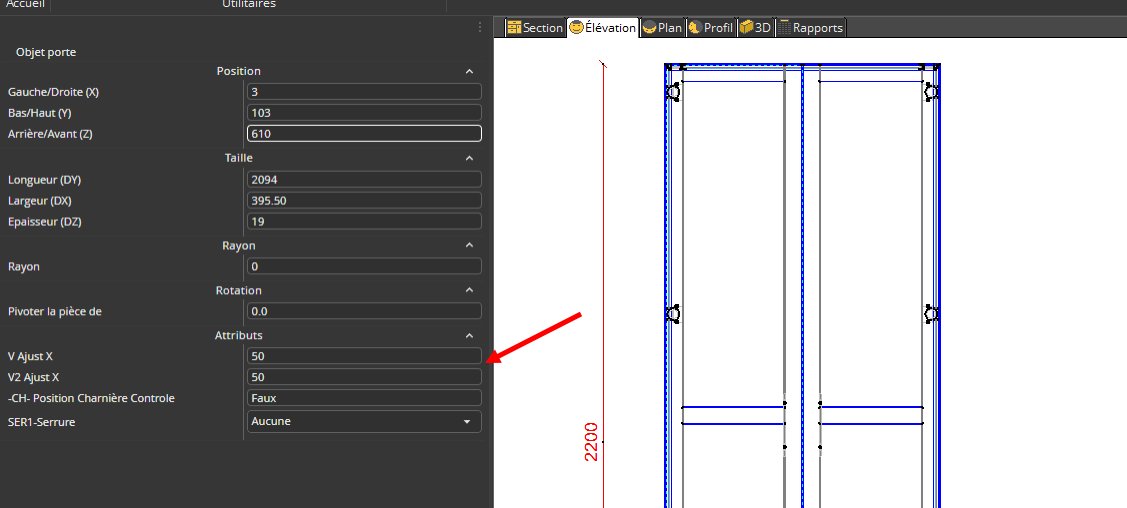

3. Au besoin via les attributs ces valeurs sont modifiable.
