Pieds et Socles - Pieds Réglable hauteur Automatique

Pieds et Socles - Pieds Réglable hauteur Automatique

IdeaSi un package vous a été envoyé cliquer sur "Importer Package" pour voir la procédure d'importation

Utilisation

Info
Ce package permet de gérer via un SCU et via des paramètre niveau Matériaux, le choix des bons pieds réglable en fonction des hauteurs de socle

L'utilisation est simple, il suffit de choisir le Matériaux pieds qui regroupe toute les hauteurs que nous avons appelé dans notre base "xxxxxx Compilé".

A partir de la le SCU fait le travail du choix du bon pieds. (Il faut s'assurer que les réglage de hauteur désiré son bien renseigné)

Réglage

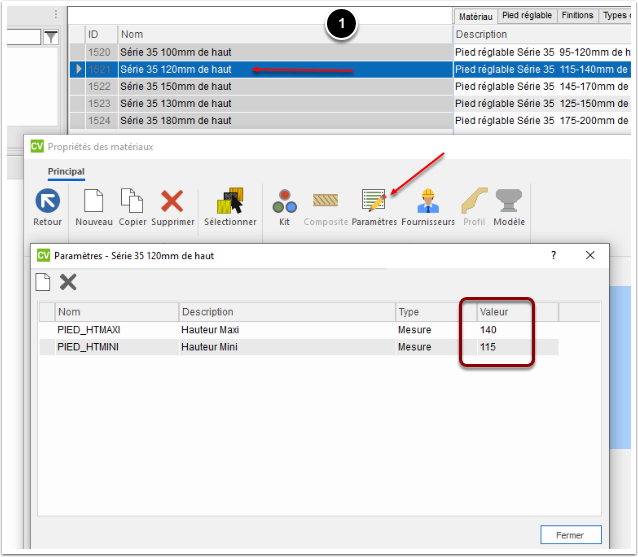

  1. Sur chaque pieds définir la Hauteur Mini et la Hauteur Maxi

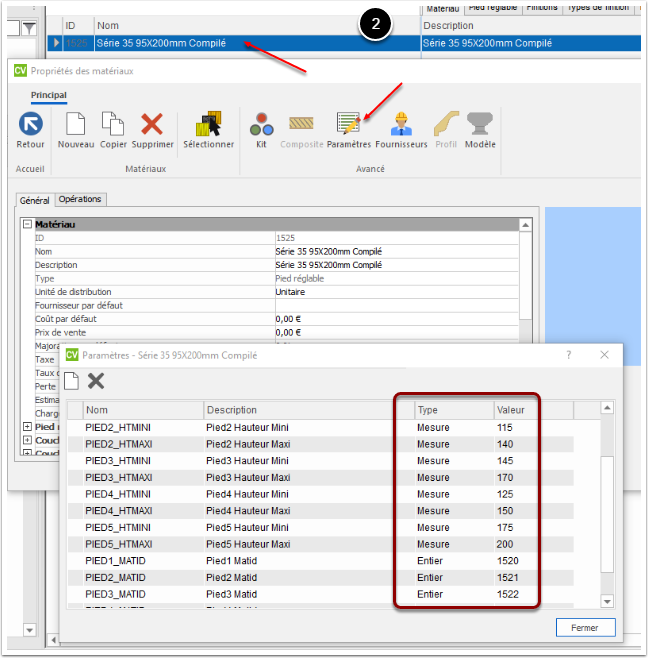

  2. Sur le pied "xxxxx Compilé", mettre toutes les hauteur Mini et toutes les hauteur Maxi, ainsi que l'identifiant de chaque pied que l'on doit prendre en compte


Notes
Ce package est disponible à partir de la Version 2022

Paramètre nécessaire

  1. Pour Chaque pied il faut ajouter les paramètres suivant:
    1. PIED_HTMAXI      Hauteur Maxi     Mesure     xxxx
    2. PIED_HTMINI        Hauteur Mini     Mesure     xxxx
  2. Pour le pied dit 'Compilé' il faut ajouter les paramètres suivant:
    1. PIED_HTMAXI       Hauteur Maxi     Mesure    xxxx   (Mettre la plus grande hauteur de l'ensemble de la gamme)
    2. PIED_HTMINI        Hauteur Mini     Mesure    xxxx   (Mettre la plus petite hauteur de l'ensemble de la gamme)
    3. PIED1_HTMINI      Pied1 Hauteur Mini       Mesure     xxxx (Mettre la hauteur mini du plus petit pied de la gamme)
    4. PIED1_HTMAXI     Pied1 Hauteur Maxi      Mesure     xxxx (Mettre la hauteur maxi du plus petit pied de la gamme)
    5. PIED2_HTMINI      Pied2 Hauteur Mini       Mesure     xxxx (Mettre la hauteur mini du deuxième pied de la gamme)
    6. PIED2_HTMAXI     Pied2 Hauteur Maxi      Mesure     xxxx (Mettre la hauteur maxi du deuxième  pied de la gamme)
    7. PIED1_MATID        Pied1 Matid                   Entier        xxxx (Mettre ID correspondant au plus petit pied de la gamme)
    8. PIED2_MATID        Pied2 Matid                   Entier        xxxx (Mettre ID correspondant au deuxième   de la gamme)
Notes
répéter l'opération autant de fois que vous avez de pieds dans la gamme.
pour résumé, par pied il faut 3 paramètre:
PIED1_HTMINI
PIED1_HTMAXI
PIED1_MATID
