Pièce - Créer des onglets sur chants

Pièce - Créer des onglets sur chants


Notes
Pl faut impérativement avoir le package Dimension et angle - Onglets par attributs

Appliquer des onglets sur les différents chants d'une pièce



Utilisation:

  1. Cas d'une pièce rectangulaire / carré

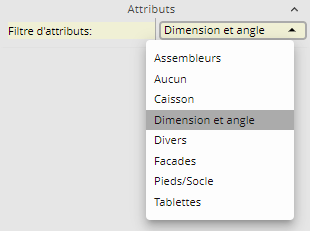

Dans le filtre d'attribut, sélectionner "Dimension et Angle"

Sélectionner la pièce sur laquelle vous souhaitez créer un/des onglet(s)
Modifier l'attribut "Onglets - Forcer" à vrai

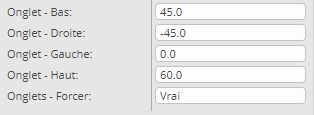

Renseigner les angles souhaités dans chacun des 4 champs dédiés (Onglet Haut, Bas, Gauche ou Droite)

  1. Cas d'une pièce en forme

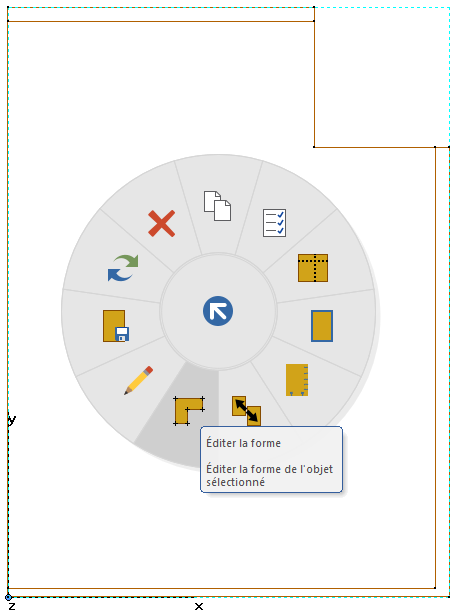

Faites un clic droit sur la pièce > Editer la forme

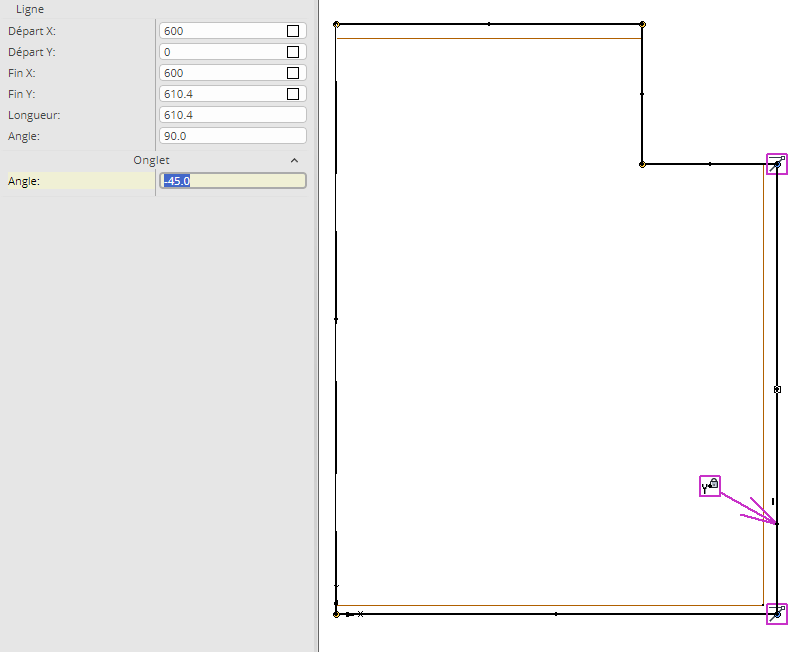

Sélectionner le chant sur lequel vous souhaitez appliquer un onglet
Renseigner la valeur de l'onglet souhaité


  1. Astuce :

Info

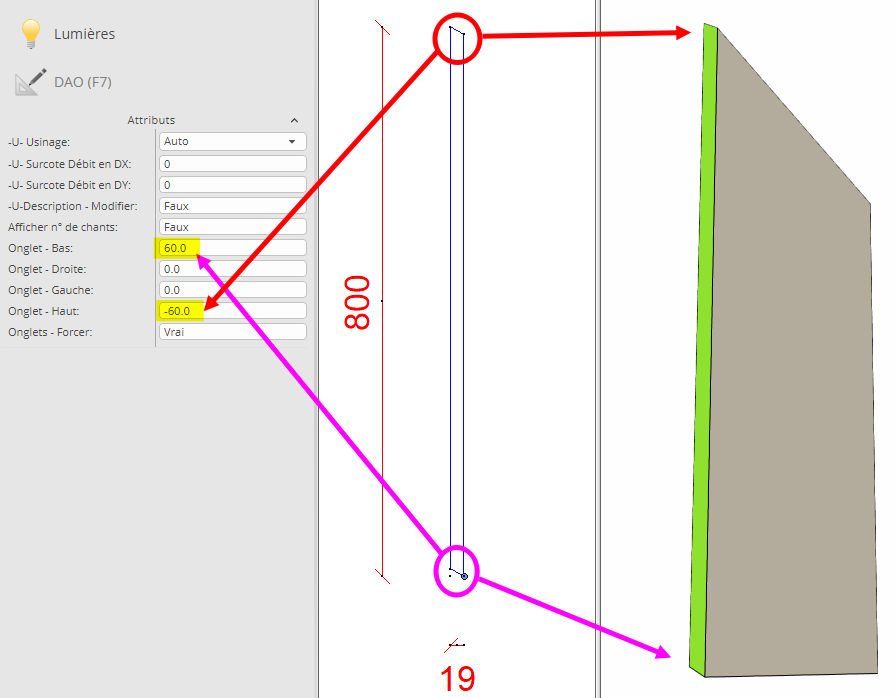

Mettre une valeur positive ou négative va changer la face sur laquelle l'onglet sera appliqué
