Panneau Acoustique

Panneau Acoustique

Idea
Si un package vous a été envoyé cliquer sur "Importer Package" pour voir la procédure d'importation

Panneau Acoustique - Guide

Info
Ce package permet d'ajouter des barrières de trous en semi-automatique pour créer des panneaux acoustique.

Warning
Il se peut qu'à la génération des programmes en fonction de la quantité de trous demandé cela puisse prendre plusieurs minutes par pièce

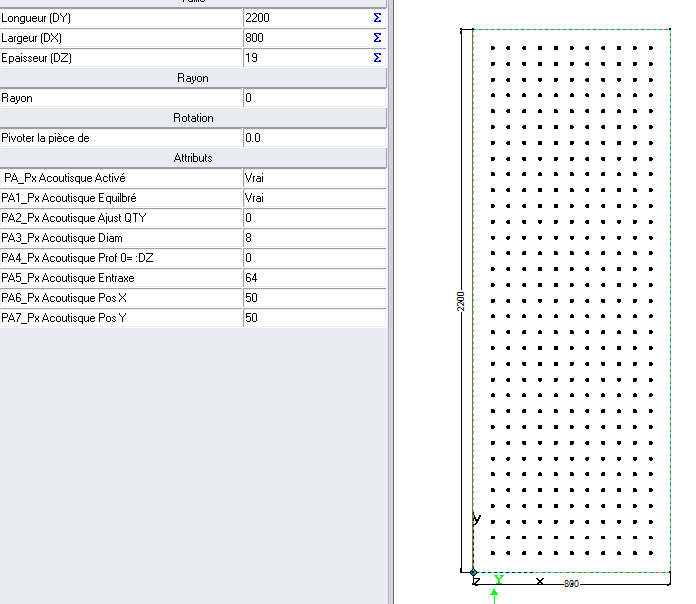

1. Utilisation des attributs

  1. "PA_Px Acoutisque Activé" : Permet de déclencher les barrières de trous et d'ouvrir la suite des attributs.
  2. "PA1_Px Acoutisque Equilbré" : Permet d’équilibré ou pas les barrières de trous sur la pièce.
  3. "PA2_Px Acoutisque Ajust QTY" : Permet de modifier manuellement la quantité de trous calculé par le SCU.
  4. "PA3_Px Acoutisque Diam" : Permet de modifier le Ø des trous.
  5. "PA4_Px Acoutisque Prof 0= :DZ" : Permet de définir un prof de trou. (0 donnera des trous débouchant).
  6. "PA5_Px Acoutisque Entraxe" : Permet de définir un entraxe.
  7. "PA6_Px Acoutisque Pos X" : Permet de définir le point de départ en X. (si le mode équilibré est à faut).
  8. "PA7_Px Acoutisque Pos Y" : Permet de définir le point de départ en Y. (si le mode équilibré est à faut).

Vidéo

2. Réglages

Il y a deux réglages avec ce paquet:

2.1 Le langage


Info

Lorsque vous cliquez sur un meuble, les attributs seront dans la langue de votre choix: anglais ou français.

Si vous souhaitez modifier cette option:

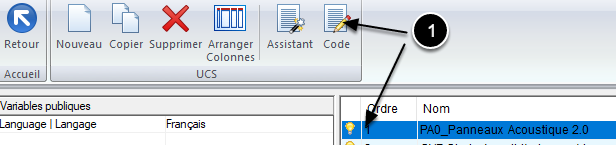

  1. Accédez à la liste des Standards créés par l'utilisateur
  2. Cliquez sur le SCU appelé PA0_Panneaux  Acoustique 2.0

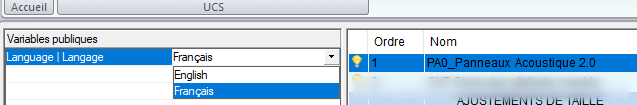

  3. Dans les variables publiques, sélectionnez la langue que vous souhaitez

2.2 Les pièces définit dans SCU

Ce package applique des barrières de trous uniquement sur les pièces "Panneau" et "Porte. Il est possible de les appliquer sur d'autre pièces dans la mesure ou ces dernières sont répertorié dans le SCU "PA0_Panneaux  Acoustique 2.0".

Pour ce faire il faut:

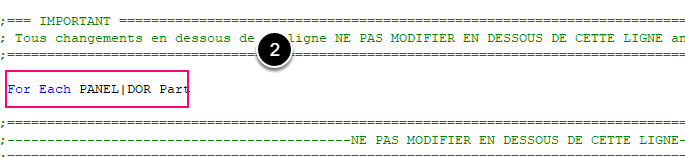

  1. Ouvrir le standard.
  2. Ajouter le code pièce de Cabinet Vision.
