Mise en place d'objets et meubles

Les Objets

Après avoir dessiné des murs, il est maintenant possible d'ajouter des objets comme des fenêtres, portes, ouvertures et meubles.

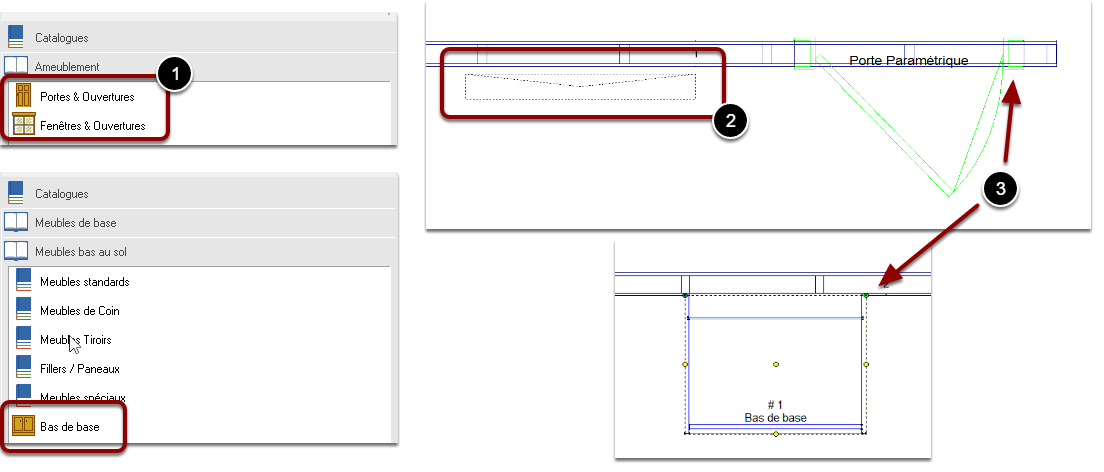

Pour placer un objet dans un projet, par exemple une porte ou un meuble :

1. Il faut accéder au catalogue Objets, puis sélectionner la catégorie et l'objet souhaité.
2. Une fois sélectionné, il suffit de glisser /déplacer l'objet pour le placer sur le dessin.
3. L'objet doit être associé ou adossé à un mur.

L'objet en traits pointillés représente l'enveloppe de l'objet et le sens de la flèche indique la face de l'objet.

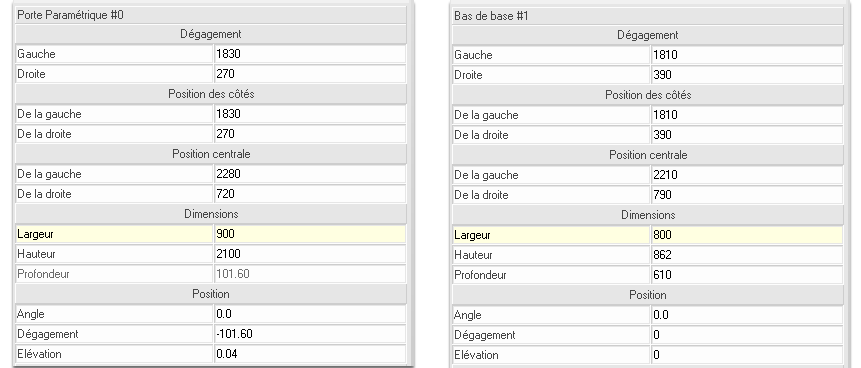

Une fois l'objet placé, en le sélectionnant il est possible de le déplacer et le modifier en influant sur différents paramètres.

Il est également possible de déplacer ou d'élargir manuellement l'objet en sélectionnant l'une des poignées située au centre et aux extrémités de l'objet.

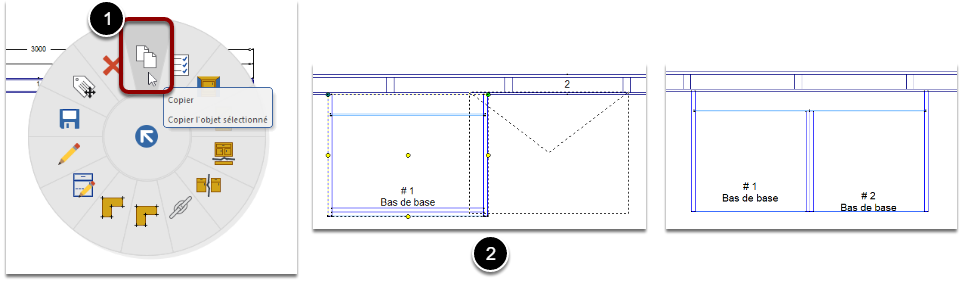

Pour placer plusieurs objets, il est possible de copier/coller un objet :

1. Cliquer droit sur le meuble par exemple, puis sélectionner copier
2. Coller le meuble en chevauchant le premier meuble pour le juxtaposer parfaitement.

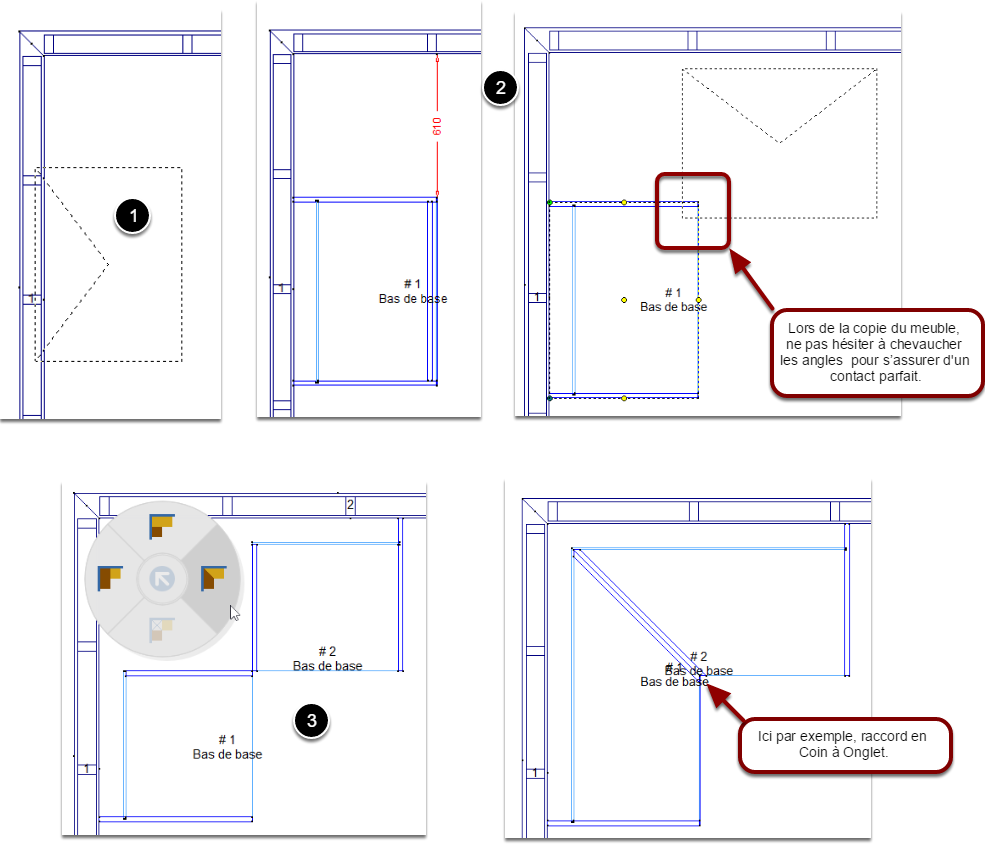

Il est possible de raccorder des meubles en angle :

1. Placer un premier meuble à proximité d'un angle de mur, il va se positionner automatiquement à une certaine distance de l'angle. Cette distance est égale à la profondeur par défaut d'un meuble.
2. Copier le meuble, et le placer de l'autre coté de l'angle du mur. Automatiquement les meubles vont se juxtaposer parfaitement.
3. Cliquer droit dans le vide au niveau du raccord entre les meubles, et choisir l'option qui correspond le mieux pour connecter ces meubles.

Coin mort Droite ou Gauche ( un des meubles sera automatiquement modifié pour occuper l'espace perdu dans l'angle )

Coin en Onglet ( les meubles seront automatiquement modifiés pour se connecter en divisant l'angle en deux )

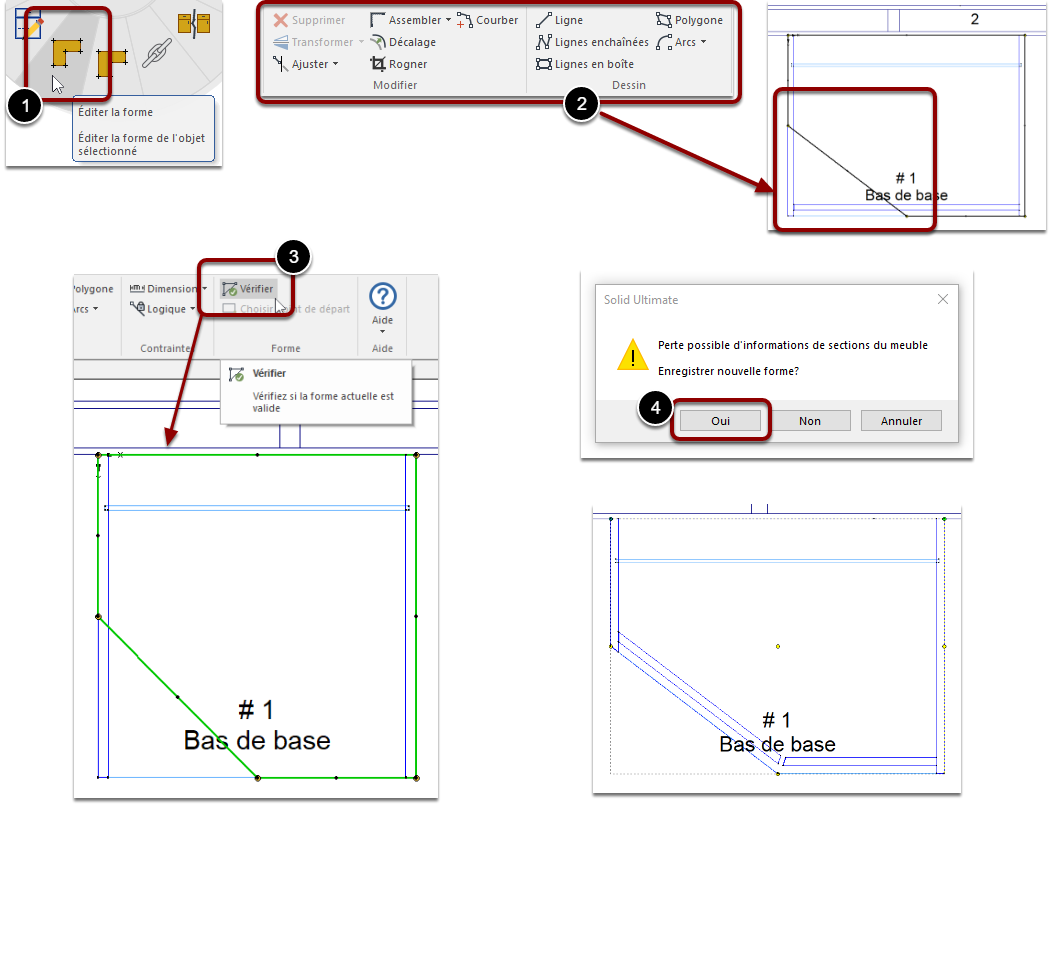

Mise en forme

Il est aussi possible de mettre en forme un objet ou un meuble

1. Sélectionner l'enveloppe de l'objet / du meuble, cliquer droit et choisir Éditer la Forme
2. A l'aide des outils de type DAO, il est possible de modifier la forme extérieur du meuble
3. L'outil de vérification, sert à valider la nouvelle mise en forme ( La forme doit être parfaitement fermé ) Tracer vert = OK
4. Faire Retour et enregistrer la mise en forme.

Il est possible de faire une édition de Forme en vue de Plan mais aussi en vue Élévation. En revanche il n'est pas possible de cumuler une mise en Forme sur chacune des vues.
