3-Les Murs

Les Murs

1. Placer les Murs

Pour commencer à élaborer un projet dans Cabinet Vision, il faut créer une Salle en plaçant des murs, un sol et un plafond. Sans les murs, il sera impossible de placer des meubles, Plan de travail ou tout autres objets 3D.

Dessiner les Murs

Sélectionner l'outil Murs pour commencer à dessiner la salle.

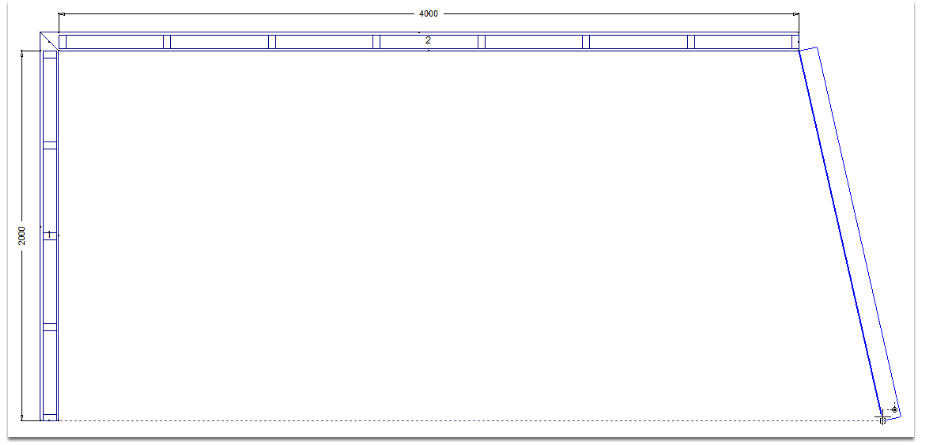

Pour tracer les murs, plusieurs outils de type DAO sont à disposition ( Ligne, lignes enchaînées, arcs... )

En sélectionnant un mur, il est possible de le modifier (hauteur, longueur, épaisseur), il est aussi possible de changer de Type de mur.

Le type de mur Péninsule, est un mur invisible sur lequel il sera possible de placer des meubles ( par exemple placer des meubles dos-à dos ).

Il est également possible de donner un angle à un mur :

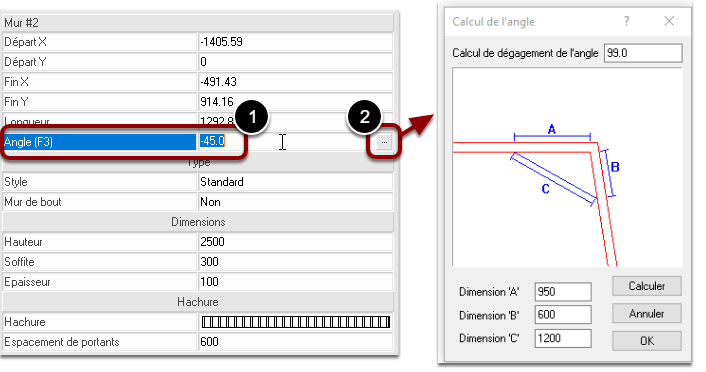

1. Modifier directement l'angle en sélectionnant le mur.
2. Ou en cliquant sur le bouton ... pour ouvrir l'outil de calcul de l'angle.

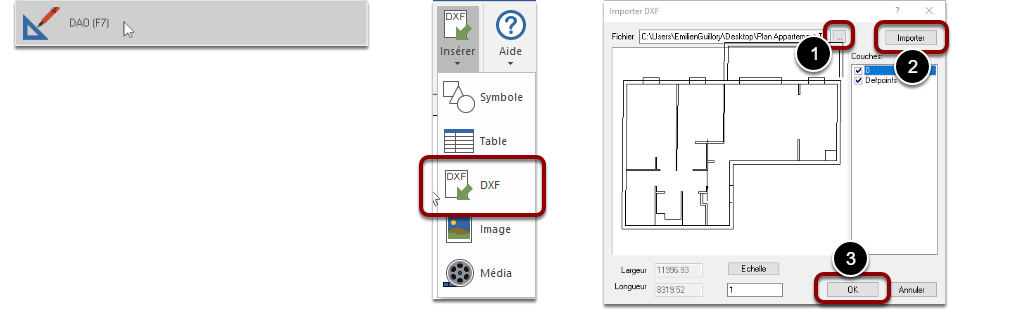

L'outil DAO est aussi à disposition, c'est un outil de dessin 2D présent dans Cabinet Vision. Cet outil permet également l'importation d'un fichier DXF, pouvant servir d'appui pour tracer les murs.

2. Plafond et Plancher

Pour dessiner un plafond ou un plancher deux choix sont possibles :

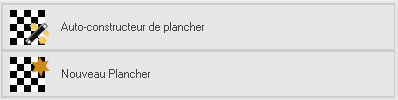

1. En utilisant l'outil " auto constructeur " ( cette option créera un plafond/plancher automatiquement )
2. En utilisant l'outil "Nouveau..." il faudra tracer manuellement le plafond/plancher à l'aide d'outils de type DAO
