La vue 3D

3D et Rendu

Une fois le projet élaboré, ou en cours d'élaboration, il est possible de visualiser la salle en 3D. Ce rendu peut aller d'une simple représentation 3D filaire, jusqu'à une image réaliste avancée.

3D et Rendu

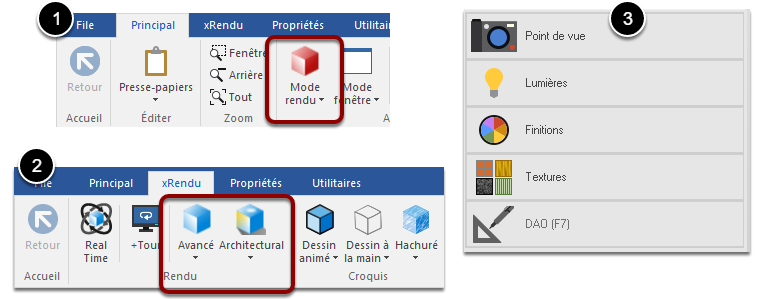

Différents outils sont à disposition

1. Dans la barre d'outils Principal se trouve les différents mode d'affichage "classique" ( Ligne, Remplissage et Rendu )
2. Dans la barre d'outils xRendu se trouve des outils pour changer le mode de Rendu ( Avancé, Architectural... )
3. Différents outils pour ajouter un point de vue, des lumières, des textures...

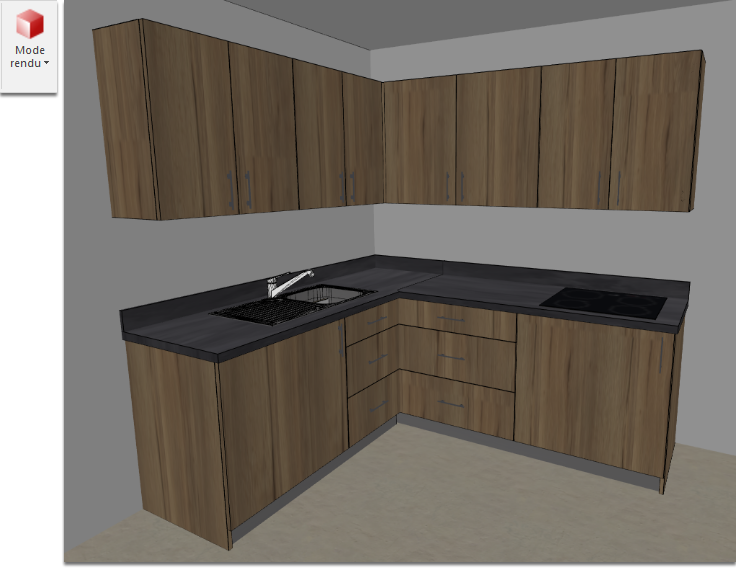

L'affichage de Rendu permet de visualiser en 3D la salle avec les textures appliquées sans les lumières, les réflexions, les ombres... C'est un rendu "simple".

Pour obtenir un rendu 3D réaliste il faut :

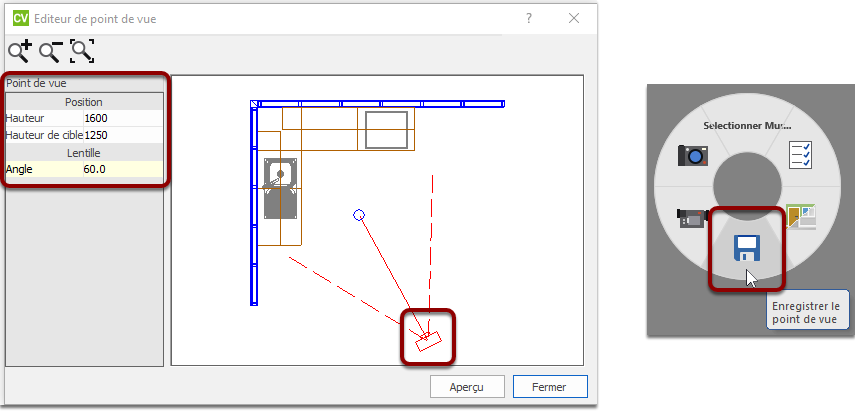

1. Déterminer un point de vue et l'enregistrer

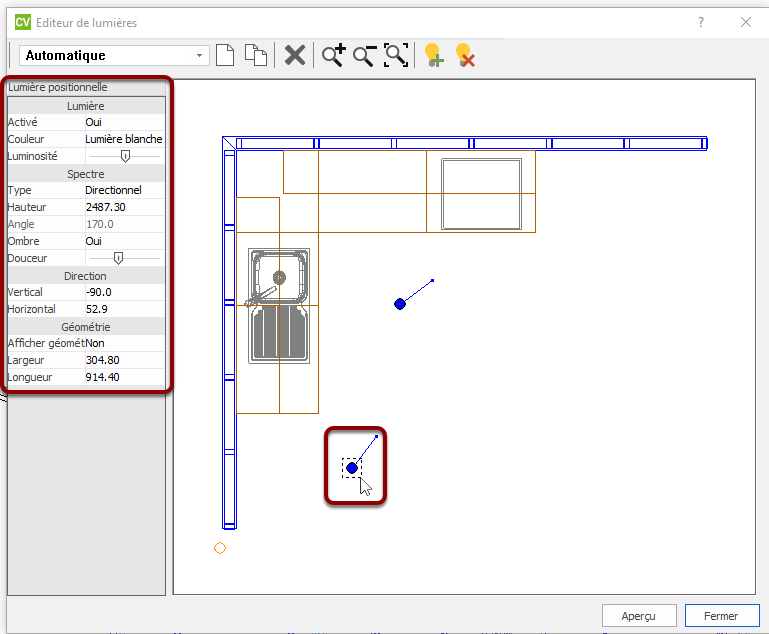

2. Ajouter et régler les différentes sources de lumières

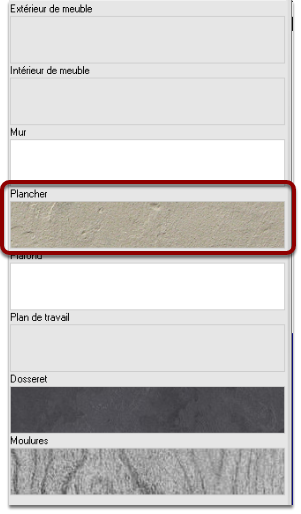

3. Il est possible d'ajouter un couleur de Finition ou une Texture ( plancher, plafond murs...)

Après avoir procéder aux différents réglages de point de vue, lumière...

Lancer un rendu 3D, sélectionné un mode de rendu dans la barre d'outils

Attendre la génération de l'image 3D

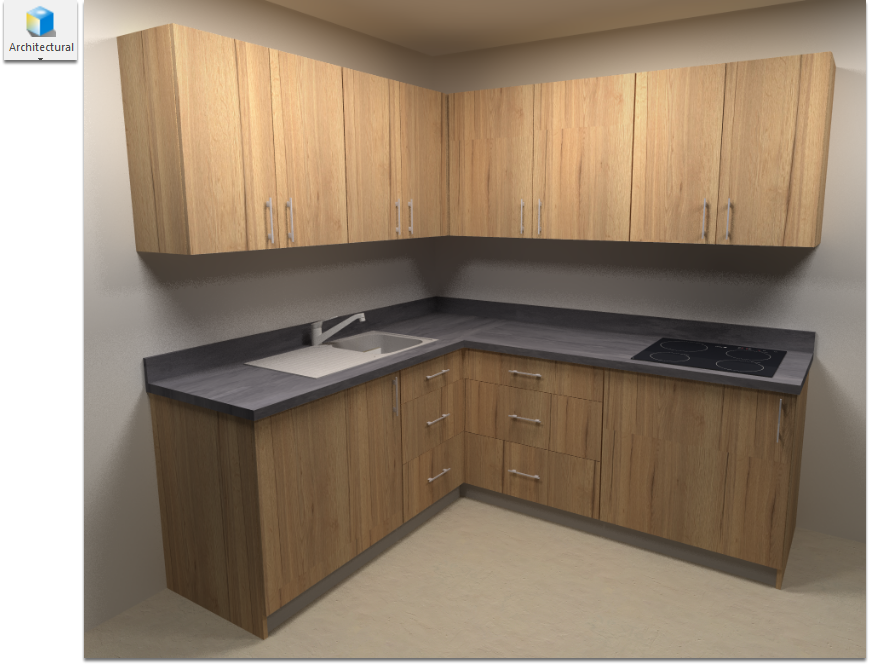

Pour obtenir un visuel 3D esthétique, il est recommandé de choisir Plein Architectural comme mode de rendu.

Une fois le rendu réalisé, il est possible de "l'envoyer" vers les Dessins pour l'inclure à la mise en page des différents plans et vues.

1. Cliquer droit sur le rendu et sélectionner Vers Dessin
