Meuble - Panneaux rainure et planche Muliple (Claustra)
Version minimale requise V2023
Si un package vous a été envoyé, cliquer sur "Importer Package" pour suivre la procédure d'importation
Panneaux rainure et planche Multiple (Claustra) - Guide Utilisation
1. Introduction
Ce package permet de faire 4 types de Panneaux Différents:

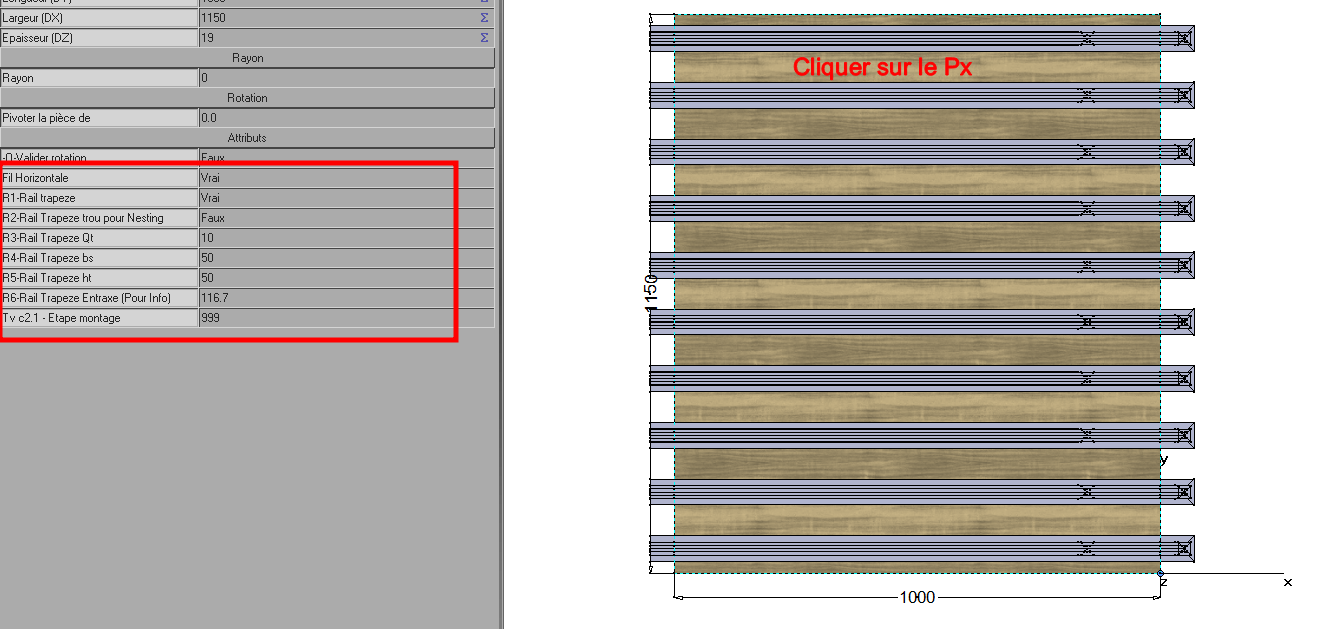

- Panneaux avec Rail Trapèze

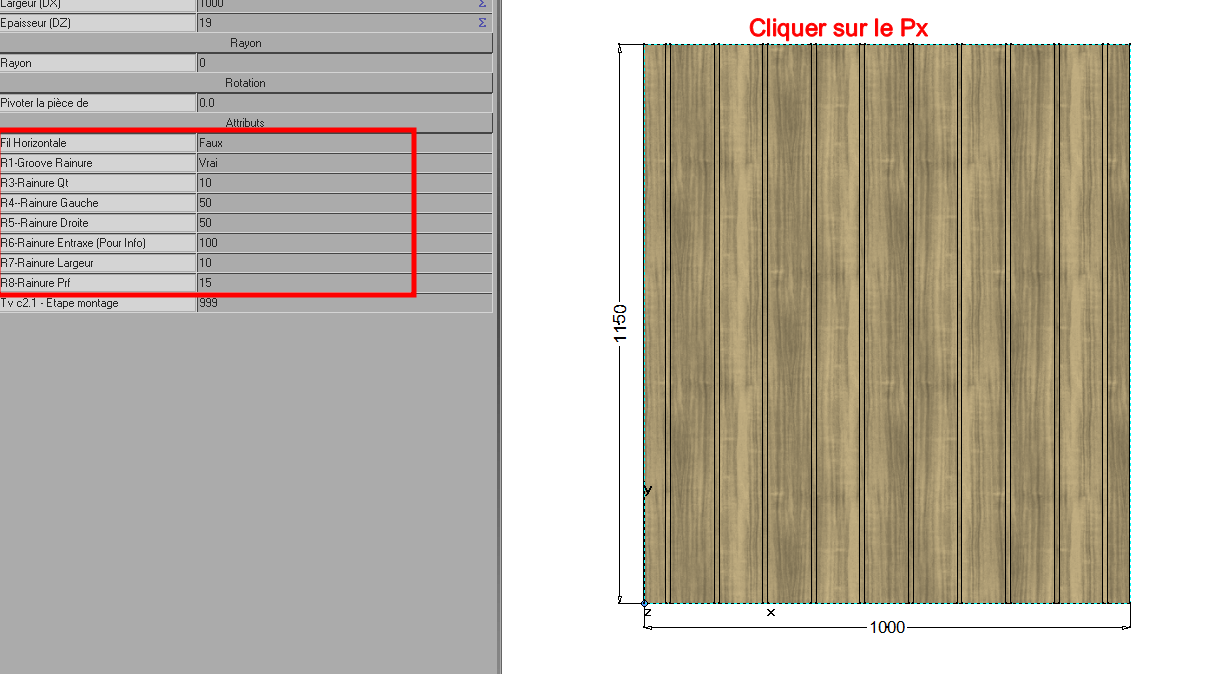

- Panneaux Rainures multiples

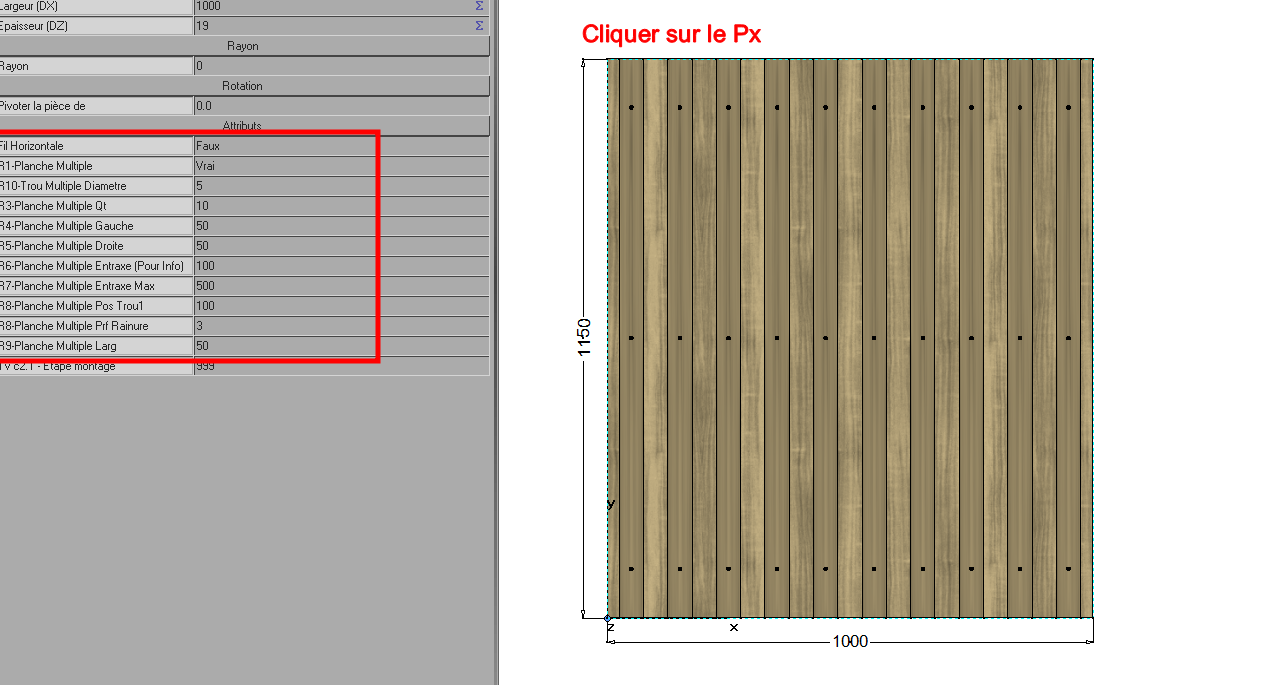

- Panneaux avec multiples Tasseaux ou Planche (Claustra)

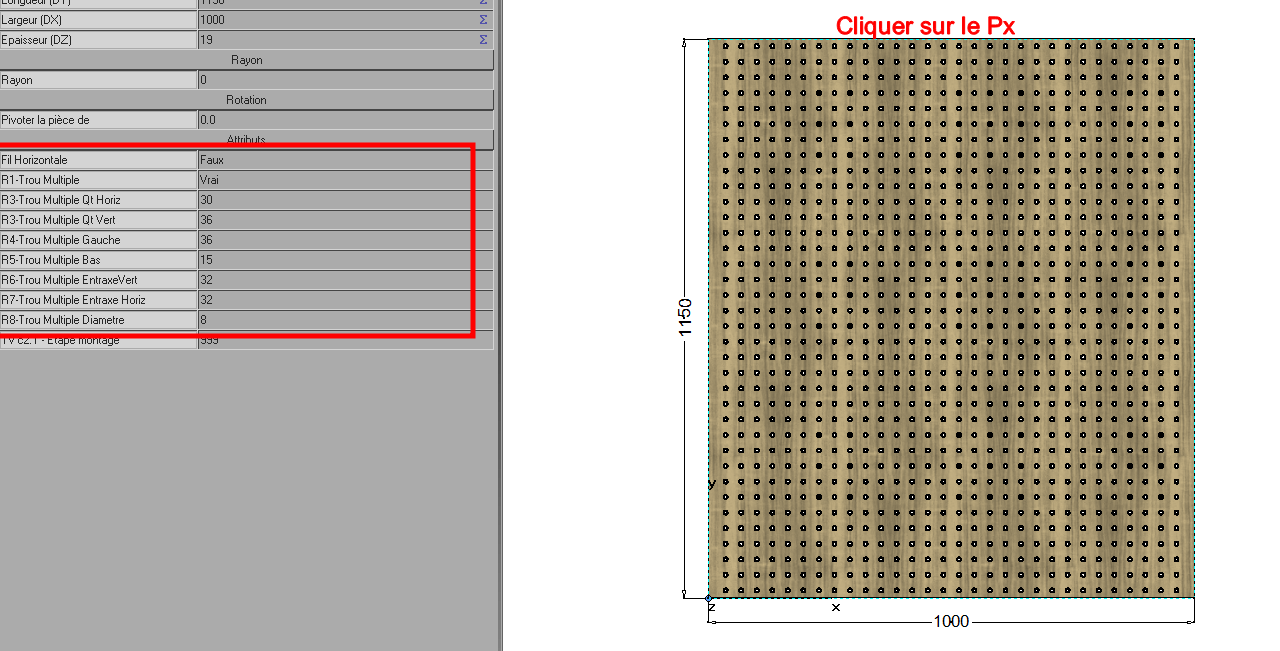

- Panneaux avec barrière de trous (Nid d'abeille ou Px acoustique)
2. Utilisation
Pour chaque type on va retrouver sensiblement le même fonction:
- Fil Horizontale (pour tous)
- Activer ou désactiver la fonction (pour tous)
- XXX Qt (pour tous)
- XXX bs, ht ou Gauche droite (pour tous)
- XXX Entraxe (pour tous)
- XXX Rainure Largeur et Profondeur (Rainure multiple et Claustra)
- Entraxe Max (Claustra)
- Permet de définir une quantité de trou
- Position trou1 (Claustra)
- Permet de position le premier tout
- Multiple Larg (Claustra)
- Permet de définir la largeur des claustra ou planche
- Entraxe verticale Horizontal (Nid d'abeille ou Px acoustique)
- Permet de définir l'entraxe Verticale ou Horizontale
- Permet de définir l'entraxe Verticale ou Horizontale
Pour le modèle Rail Trapèze, il y a un attribut qui permet d'activé un trou de réservation pour chaque Rail afin que l'outil Trapèze puisse être opérationnel sur un Nesting .
Pour le modèle Panneaux Nid d'abeille , il y a un attribut pour modifier le Ø des trous
Pour le modèle Panneaux Claustra, il y a un attribut pour modifier le Ø des trous de fixation
3-Complément d'utilisation
Il est possible d'appliquer sur des pièces autres les fonctionnalités des panneaux décrites ci-dessus, en ajoutant les paramètres suivants sur des pièces de meuble:
- Rail Trapeze Multiple = RAIL_TRAPEZE
- Rainure Multiple = GROOVE_RAINURE
- Planche Multiple = BOARD_MULTI
- Nid d'abeille = TROU_MULTI
Il faut également répertorier le code pièces dans les SCU concernés
