Dimension et angle - Ajustement de pièces
Si un package vous a été envoyé cliquer sur "Importer Package" pour voir la procédure d'importation
Permet de changer les dimensions des pièces sans créer de dérogations et ainsi garder l'intelligence des pièces systèmes
1. Utilisation des attributs

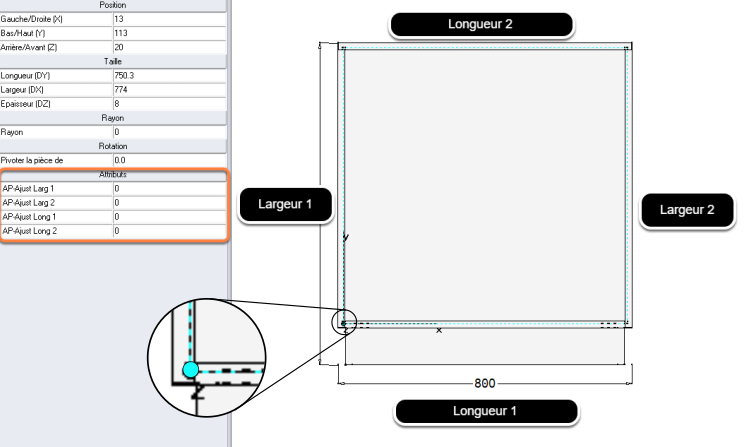

- Cliquer sur la pièce pour faire apparaître les attributs. Si vous avez le filtre des attributs il faut régler celui-ci à "Dimension et Angle"
- Renseigner l'ajustement de dimension que vous souhaitez dans les attributs. Une valeur positive agrandira la pièce, une valeur négative rétrécira la pièce.
- Longueur 1 & Largeur 1 sont du coté du point d'origine (Point bleu dans un coin) de la pièce. Modifier ces valeurs modifiera ses dimensions ET sa position
- Longueur 2 & Largeur 2 sont du coté opposé du point d'origine de la pièce. Modifier ces valeurs modifiera UNIQUEMENT ses dimensions
- Longueur 1 & 2 changent la longueur de la pièce
- Largeur 1 & 2 changent la largeur de la pièce

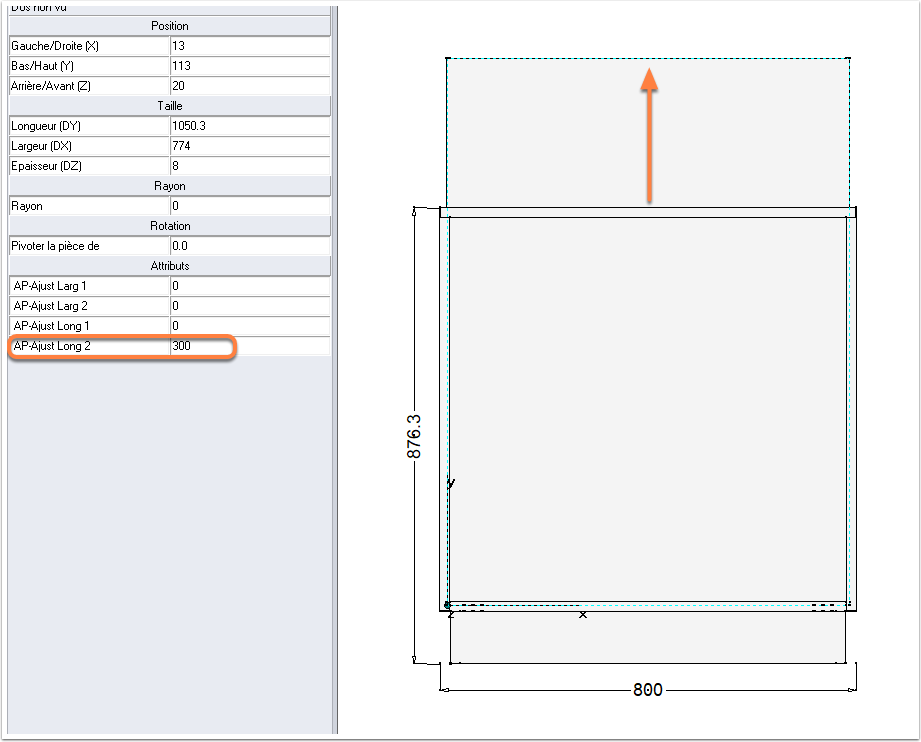

Valeur Positive:

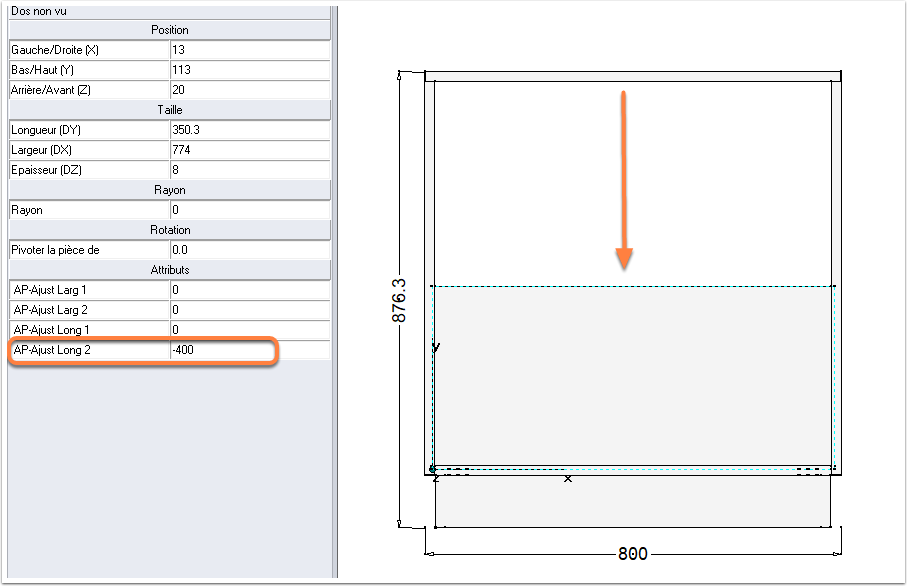

Valeur négative:
2. Le langage
Pour changer la langue:
- Accédez à la liste des Standards créés par l'utilisateur (SCU)
- Cliquez sur le SCU appelé AP1_Ajustement de pièces
- Dans les variables publiques, sélectionnez la langue que vous souhaitez
