Si vous voulez fabriquer une porte en MDF avec des coins bien nets (non arrondis), il faut suivre plusieurs étapes.
 Le processus varie un peu selon le type de profil de porte que vous choisissez (par exemple, un biseau ne se programme pas exactement comme une porte shaker).

🛠️ Étape 1 : Configuration des outils dans le catalogue d’outils

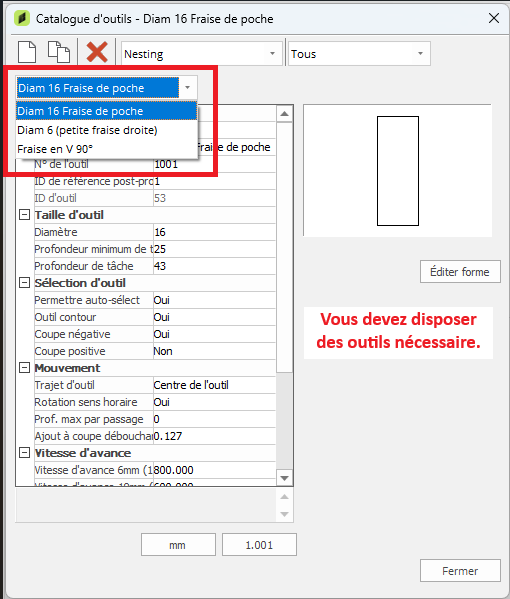

Ouvrez le catalogue d’outils dans Cabinet Vision. C’est là que vous définissez les fraises et leurs paramètres pour l’usinage CNC.

Ajoutez ou sélectionnez les fraises nécessaires. Pour obtenir des coins bien carrés, il vous faudra :

1️⃣ Une fraise de poche (pocketing bit) 👉 utilisée pour enlever rapidement la majorité du MDF.
2️⃣ Une petite fraise droite (endmill) de 3,2 mm ou 6,4 mm 👉 pour venir nettoyer les coins où la fraise principale ne peut pas aller.
3️⃣ (Optionnel) Une fraise en V à 90° (V-bit) 👉 idéale pour faire des biseaux nets dans les coins.
4️⃣ Pour des profils arrondis (cove ou roundover) : une fraise à profil (profile bit) + une fraise à bout sphérique (ballnose bit) pour venir affiner les coins en 3D.




Si ce n'est pas déjà fait, paramétrez chaque outil avec soin :

5️⃣ Indiquez le nom de l’outil
6️⃣ Choisissez le type/catégorie (ex. : V-bit, endmill)
7️⃣ Définissez la forme (utile pour la simulation)
8️⃣ Renseignez le diamètre, les vitesses d’avance, et la vitesse de rotation adaptées au MDF
9️⃣ Si vous utilisez un changeur d’outils automatique, vérifiez le numéro d’outil et le décalage de hauteur (tool height offset ID)
🔟 Activez l’option Auto Select si souhaité

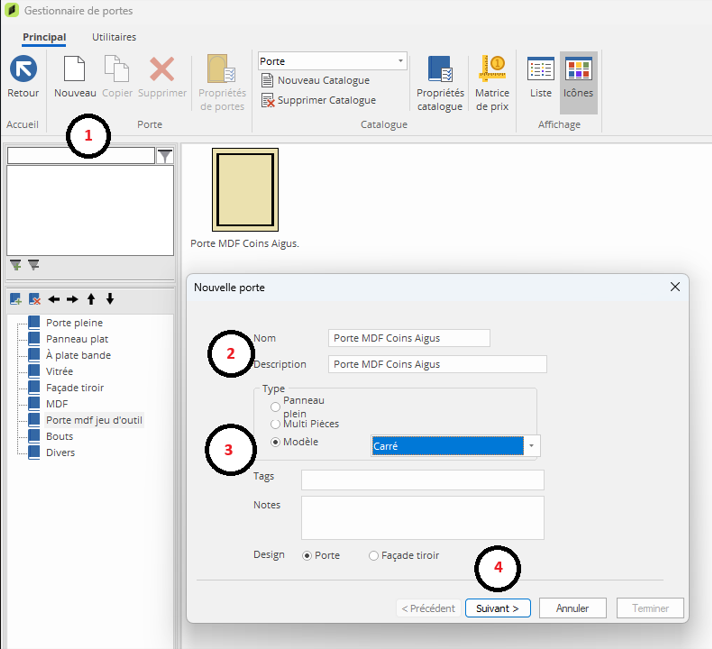

  1. 🚪 Étape 2 : Configuration de la porte dans le catalogue

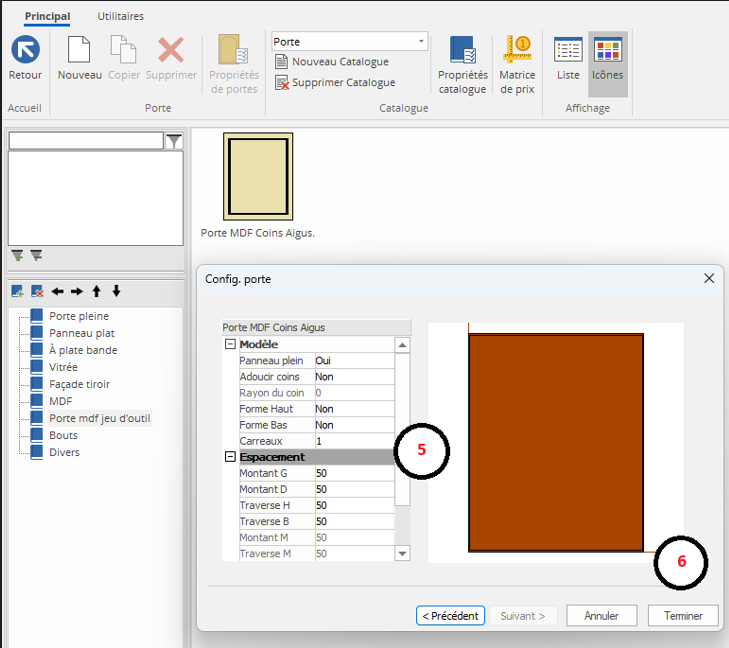

1️⃣ Allez dans le catalogue de portes de Cabinet Vision.
2️⃣ Créez une nouvelle porte et donnez-lui un nom clair (ex. : Porte MDF Coins Aigus).
3️⃣ Choisissez le type Template (modèle de porte usinée dans un seul panneau) avec une forme Square (carrée).
4️⃣ Définissez les largeurs des montants et traverses selon vos besoins.
5️⃣ Enregistrez votre porte.



🧰 Étape 3 : Création d’un ensemble d’outils (Tool Set)

1️⃣ Retournez dans le catalogue d’outils et créez un nouvel outil de type Tool Set.
2️⃣ Donnez-lui un nom comme : Outil Porte MDF Coins Aigus.

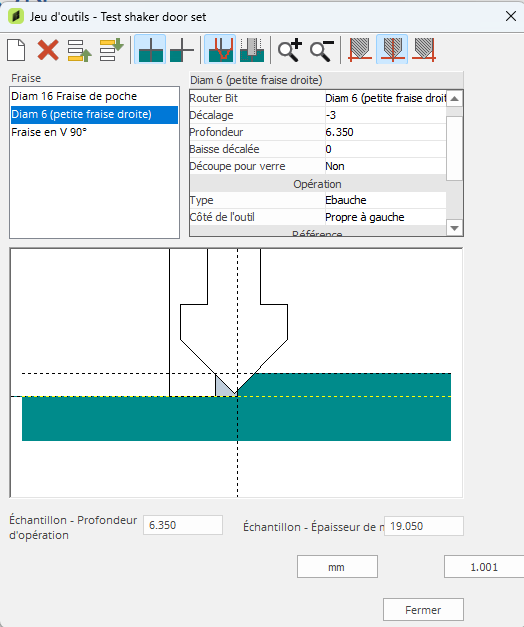

3️⃣ Cliquez sur Éditer la forme (edit shape) pour accéder à l’éditeur.
4️⃣ Ajoutez les outils dans l’ordre d’utilisation :
  ➤ Fraise de poche
  ➤ Petite fraise pour les coins
  ➤ Fraise en V ou fraise à profil (si cove/arrondi)
  ➤ Fraise à bout sphérique (si nécessaire)

5️⃣ Configurez chaque outil selon son opération :

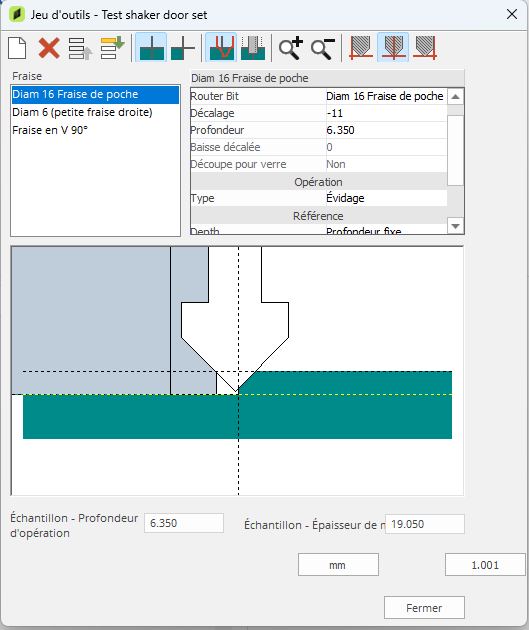

  - Pocket (poche) 👉 pour la fraise principale, à profondeur fixe
  - Clean (nettoyage) 👉 pour la petite fraise, qui affine les coins (offset = moitié du diamètre, négatif)

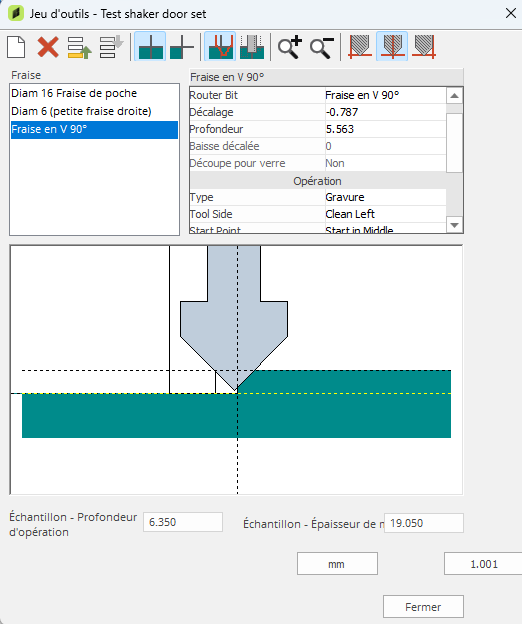

  - Engrave (gravure) 👉 pour la fraise en V ⚠️ ne pas utiliser "Rough"
  - Profile (profil 3D) 👉 pour les fraises à profil et à bout sphérique

6️⃣ Ajustez les réglages de profondeur selon le rendu souhaité.
  👉 Dans mon cas, j’ai conservé une profondeur fixe dans la section Référence.





🧩 Étape 4 : Appliquer l’ensemble d’outils à la porte

1️⃣ Sur la page d'accueil, sélectionnez Porte, puis sectionnez votre porte.

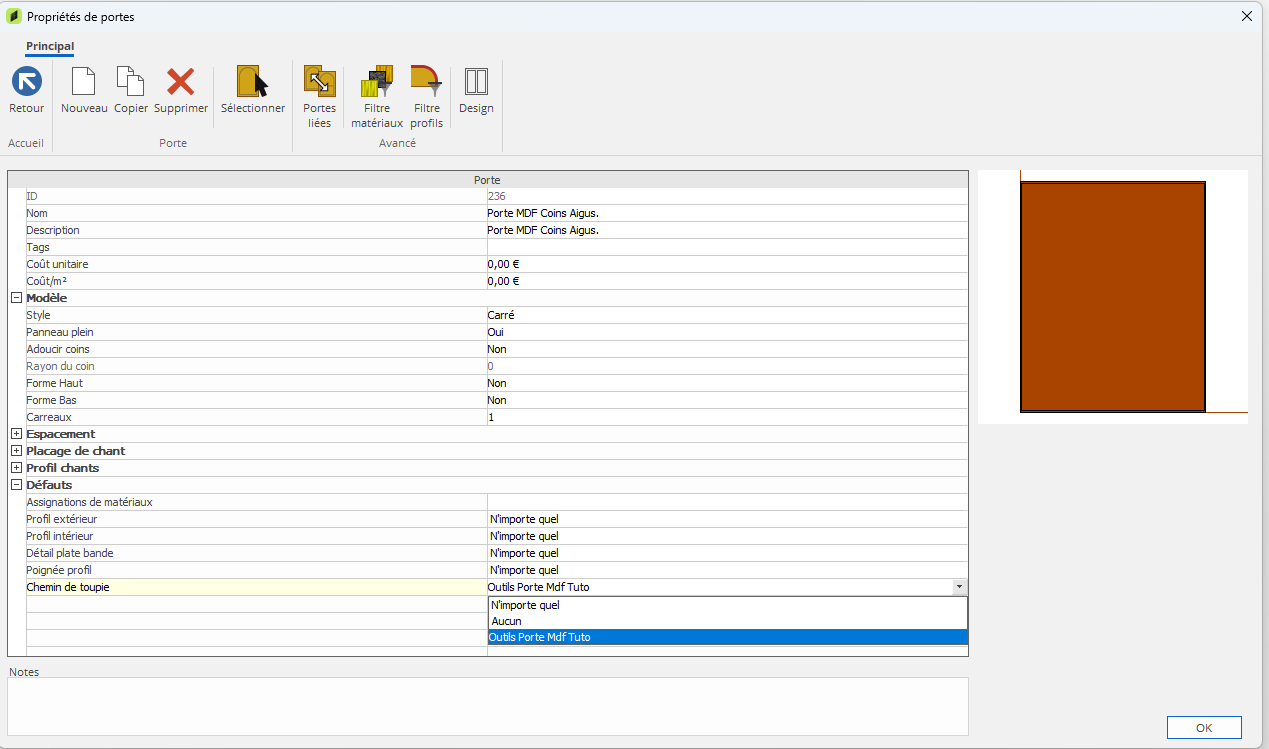

2️⃣ Allez dans les propriétés de la porte, onglet Filtre profils (ou Route Path).

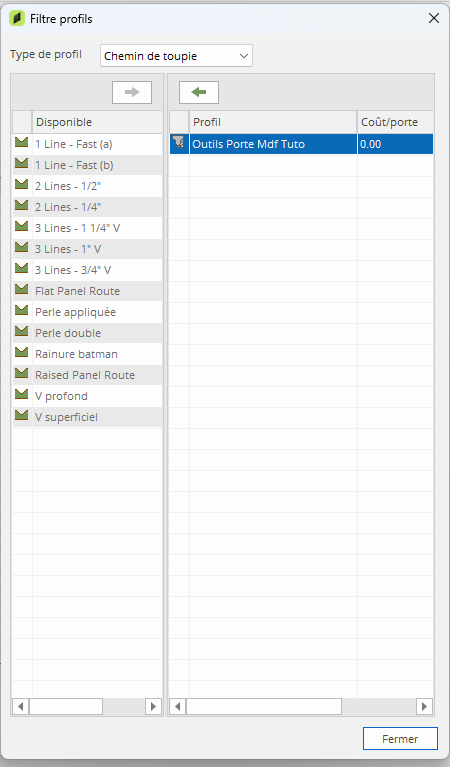

3️⃣ Sélectionnez le Chemin de toupie créé précédemment et basculez-le à droite.
4️⃣ Vérifiez que dans Propriétés de la porte > Chemin de toupie, l’outil est bien appliqué.

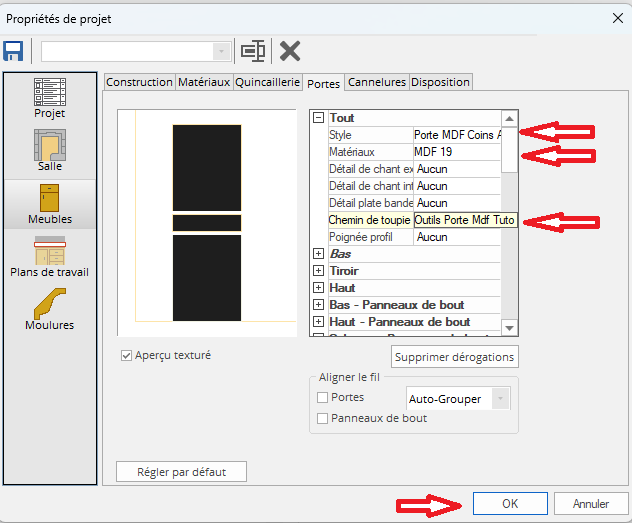

5️⃣ Retournez dans votre projet :
      - Allez dans Meuble
      - Cliquez sur l’onglet Porte
      - Vérifiez :
            • Style de la porte : sélectionnez celle que vous avez créée
            • Matériau : ici, du MDF
            • Chemin de toupie : sélectionnez "Outils Porte Mdf Tuto"



🧪 Étape 5 : Simulation et usinage

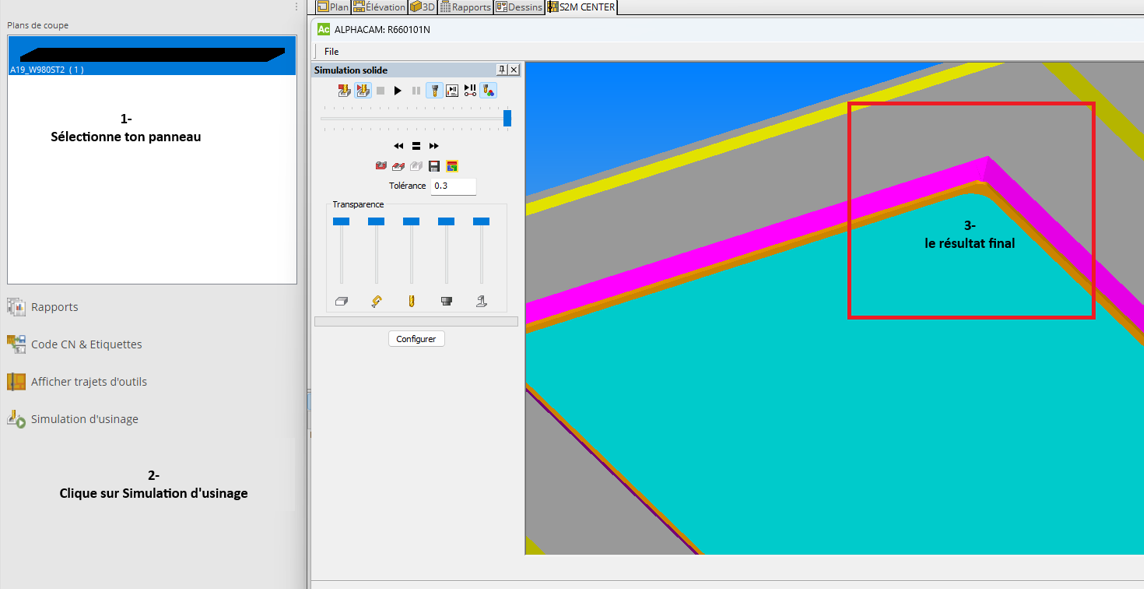

1️⃣ Lancez la simulation machine dans Cabinet Vision pour visualiser les parcours d’outils (toolpath).



2️⃣ Ralentissez la simulation pour observer les détails :
  ➤ La fraise en V qui entre et sort dans les coins pour des angles bien vifs
  ➤ La petite fraise qui nettoie les coins ronds restants
3️⃣ Si le résultat ne vous convient pas :
      ➤ Ajustez les profondeurs, offsets, passes et autres paramètres
      ➤ Re-simulez jusqu’à obtenir un rendu satisfaisant

🧠 Astuce : Il peut y avoir un peu de test et ajustement pour obtenir un rendu parfait.
