Aventos - Guide

Ce package permet d'ajouter toute la gamme de relevant Blum Aventos. Chaque modèle sera utilisable en fonction des préconisations de poids et de taille de façades du fabriquant.

Pour appliquer des Aventos dans un meuble, la première chose à faire sera d'orienter les charnières vers le haut sur la porte où l'on veux activer les Aventos.

1. Utilisation des attributs

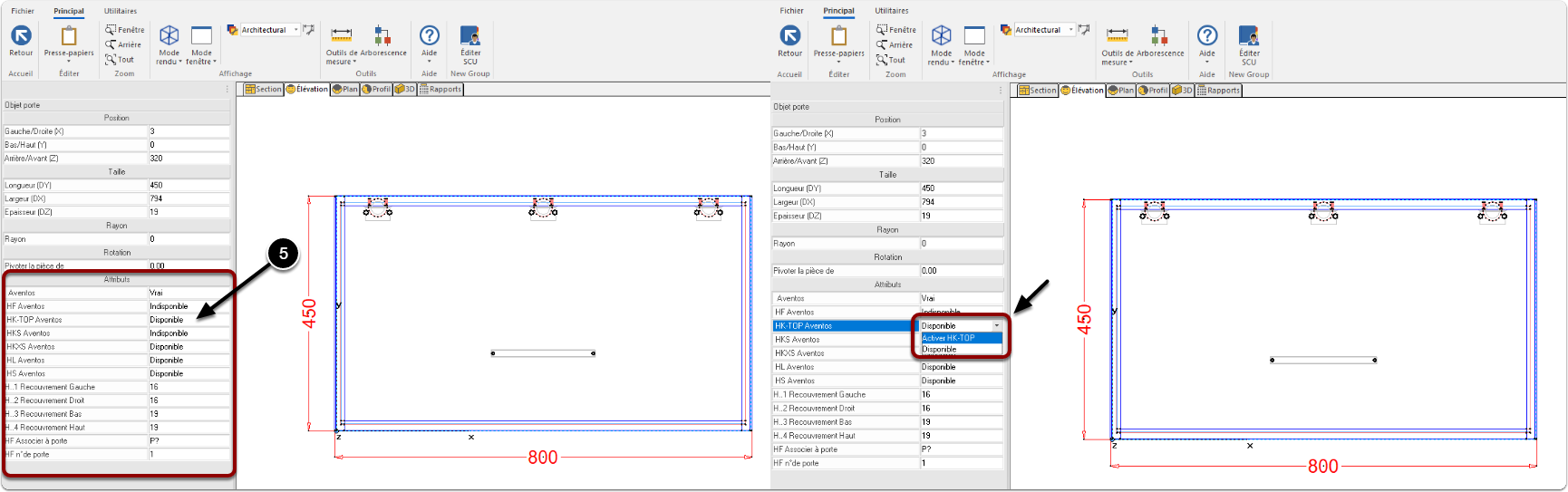

1. Allez au Niveau Meuble, dans une vue Orthographique ( Elévation, Plan ou Profil )
2. Choisir l'attributs Portes
3. Cliquez sur la porte où vous souhaitez ajoutez les Aventos
4. Un attribut apparaîtra vous permettant d'activer les Aventos sur cette porte
5. Vous pouvez maintenant choisir quel modèle de la gamme activer.


Si un modèle d'Aventos est affiché comme Indisponible c'est parce que les dimensions de la porte, ou les dimensions intérieur de meuble sont en dehors des préconisations du Fabricant. ( Exemple : Porte trop grande ou meuble pas assez profond etc... )

Il y a cependant une exception, le modèle HF sera par défaut toujours Indisponible, Rendez-vous a la section Cas particulier pour voir comment activer le modèle HF.

Après avoir activé le modèle souhaité, une série d'attributs supplémentaires s'affichent :

1. H..1 > H..4 : Valeur automatiquement calculer par SCU, ce qui détermine le bon positionnement des Aventos dans le meuble. ( Cette valeur correspond aux recouvrements de la façade sur les cotés de meuble, dessus, dessous etc... )

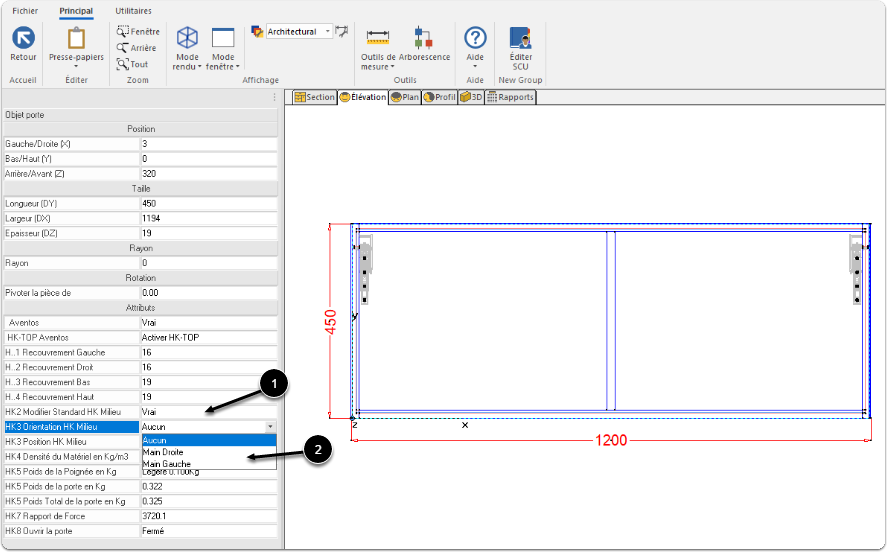

2. HK2 : Permet d'activer un réservoir de force supplemantaire si il y une separation verticale ou diviseur dans le meuble.
3. HK3 : Permet de changer l'orientation du réservoir de force supplemantaire. ( à gauche ou à droite de la separation )
4. HK4 : Permet de choisir la densité du materiau de la porte. La densité est utilisée par le SCU pour calculer le bon rapport de force.
5. HK5 : Permet de choisir le poids du materiau de la poignée de porte. Le poids de la poignée est utilisée par le SCU pour calculer le bon rapport de force. Le poids et poids total de la porte est aussi calculer par le SCU.
6. HK7 : Resultat du calcul du rapport de force, ce qui permet de determiner quelle reference d'Aventos commander.

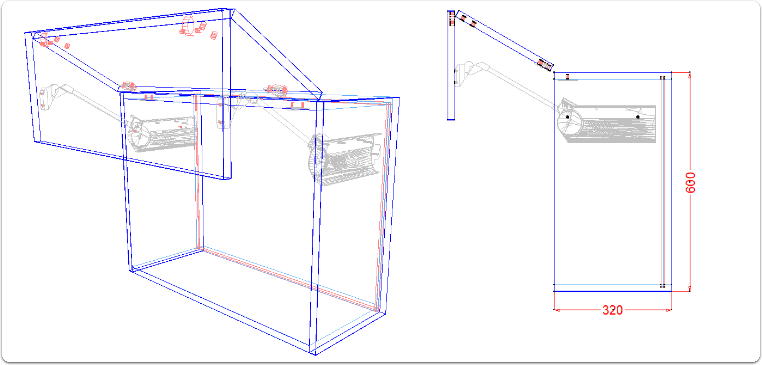

7. HK8 : Permet d'ouvrir la porte du meuble avec la "cinematique" correspondant au modèle d'Aventos.

1.1 Cas Particulier : Le modèle HF

Ce modèle nécessite d'avoir deux portes dans le meuble, ainsi que les charnières orientées vers le Haut sur les deux portes.

Pour rendre l'attribut HF Aventos Disponible :

1. Sélectionné la porte supérieure en vue d'élévation,
2. Avec ces deux attributs, vous devez associé la porte supérieure avec la porte inferieure.

Dans l'exemple si dessous :

1. L'attribut HF n° de Porte : Permet de connaitre le n° de porte sélectionnée.
2. L'attribut HF Associer à porte : Choisir le n° de la porte à associer avec celle qui est sélectionné.

Il faut renouveler l'opération sur la porte inférieure qui doit être associée à la porte supérieure pour finaliser l'association des portes. Ce qui permet de rendre l'attributs HF Aventos disponible.

Avec l'attributs HF Aventos, activer l'Aventos correspondant à la porte sélectionnée.

1.2 Cas Particulier : Aventos sur séparation/diviseur vertical

Dans certains cas, ( Ex : dimensions de portes proche des limites constructeur ) il sera possible d'ajouter un troisième Aventos sur une séparation ou diviseur.

1. Activer l'attributs
2. Choisir de quel coté de la séparation/diviseur voulez vous ajouter l'Aventos.
3. Par défaut le troisième Aventos sera placé centré sur la porte, il faudra le repositionné manuellement. Ci dessous la séparation est en 19mm, donc l'ajustement est de 9.5mm.

2. Réglages

Il y a deux réglages avec ce paquet:

2.1 L'Assignation de Matériaux

A l'importation du package, dans les assignations de charnières, une assignation exemple à été ajoutée. "Aventos Exemple de distribution" Elle va servir d'appuis pour distribuer les différents materiaux dans plusieurs Assignations de charnières.

Effectivement dans l'assignation exemple, les materiaux sont déjà assigné à chacunes des pièces "Z-Aventos XXX", mais dans les autres assignations déjà existantes, tous les materiaux Aventos seront en MATERIAUX NON ASSIGNE.

1. Dans le Gestionnaire d'Assignations, sélectionner l'assignation exemple.
2. Sélectionner la première pièce Z-Aventos

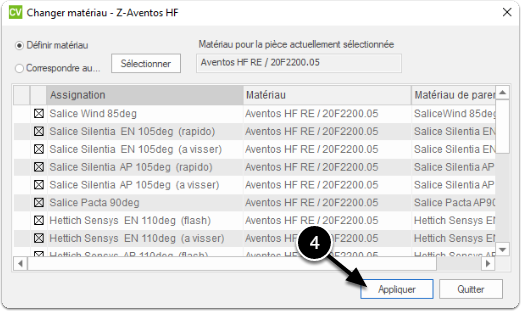

3. Clic droit, puis choisir Changer matériaux dans plusieurs assignations
4. Valider avec Appliquer
5. Recommencer la même procedure pour toutes les pièces "Z-Aventos XXX".

Attention à rester vigilant dans les manipulations, cette étape peut paraître longue et redondante mais est importante pour le bon fonctionnement du package.

2.2 Le réglage des diamètres et profondeurs de perçages

Pour chaque modèle d'Aventos il est possible de modifier le diamètre et la profondeur des perçages des réservoirs de forces et des attaches façades.

1. Accédez à la liste des Standards créés par l'utilisateur
2. Cliquez sur le SCU appelé "XXX_Aventos XX"- Attributs correspondant au modèle à modifier.
3. Dans les variables publiques, modifier les valeurs que vous souhaitez

Pour chaque Aventos vous trouverez un SCU appelé  "XXX_Aventos XXX - Attributs", c'est celui où vous trouverez les variables publiques à modifier si besoins.
